点间距测平：基于机器视觉的产品平整度检测

发表时间：2023-02-20 10:08

一、应用要求

产品有多个端子，可能因生产加工中的各种因素，端子可能有肉眼不可见的倾斜。因此需要通过机器视觉辨别产品的平整度就需要检测所有端子的端点是否在同一条水平线上。

二、检测方案

以最边第一个端子的端点为基准，计算其它端点在“指定方向”到它的距离，距离越小说明平整度越好。

1、设置模板

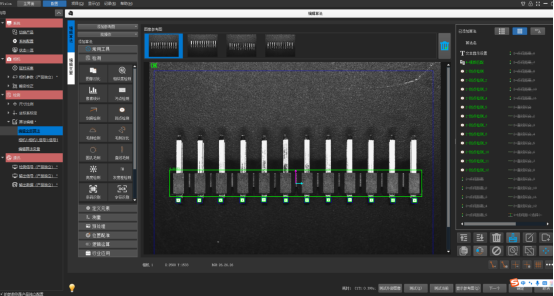

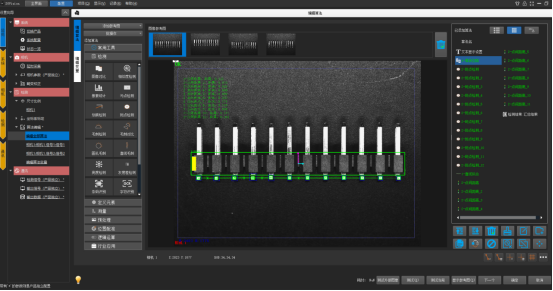

设置“完美样本”模板，获得各参数信息，通过模板匹配对待检测产品进行纠偏。

2、斑点检测

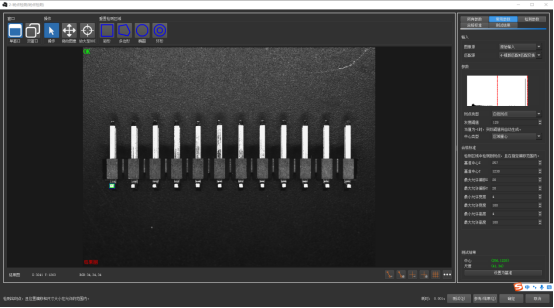

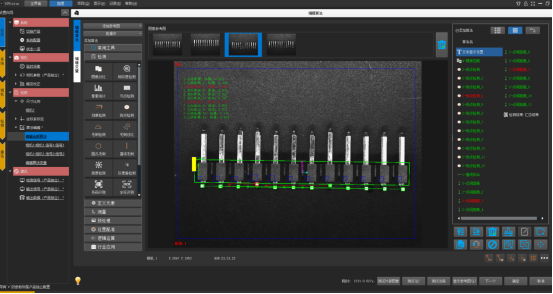

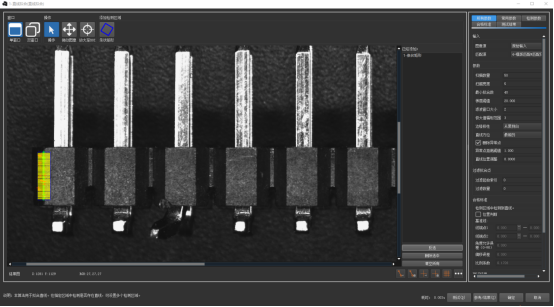

用斑点检测找到端子的端点，依次分别添加多个斑点检测找出每一个端点。

3、直线拟合

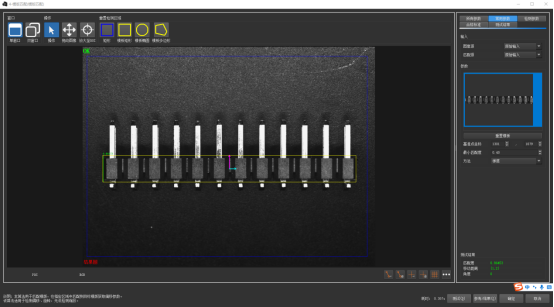

在产品的边缘拟合一盒一条直线，作为测点间距的指定方向直线。

4、点间距离

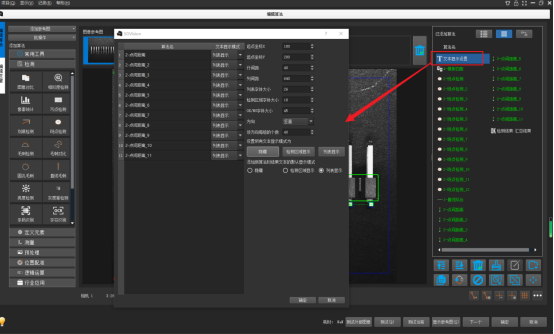

分别依次点间距离算法计算每一个端点到第一个端点Y轴方向的距离。允许最大偏差0.1mm，选择最小距离0，最大距离0.1mm。

分别测出12个端子间指定方向的距离。

每个端子跟第一个端子在指定方向的距离都检测出来，通过设置参考值来设定模板数据。

有了模板之后就可以通过视觉软件对待检产品进行是否合格的筛选了。
