基于机器视觉的陶瓷片深度检测

发表时间：2023-08-25 16:09


客户需求

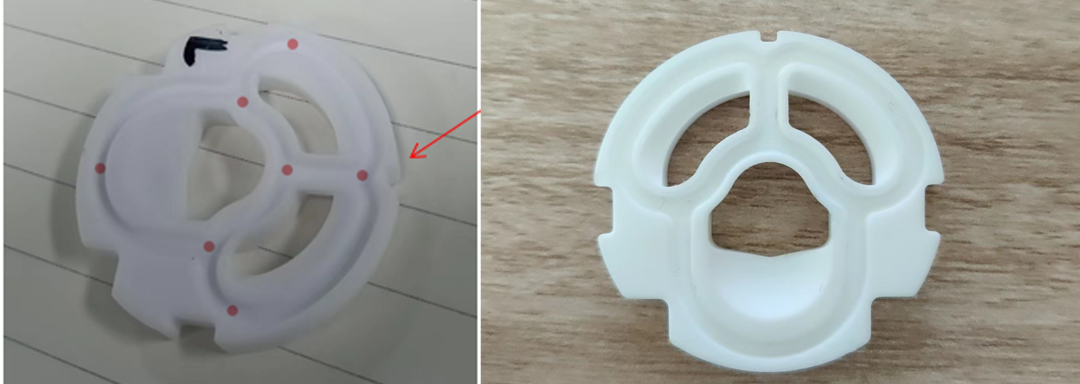

1.测量产品红点位置的胶圈槽的深度；

2.检测精度不低于0.01毫米，产品公差范围是正负0.1毫米。平面度检测要求为0.1毫米；
3.一次检测1个产品，在圆盘上运动检测，生产节拍为每分钟检测80到120个产品；
4.识别产品正反；
5.产品种类只有1种。
产品尺寸



广泰科技解决方案






测量深度尺寸工艺流程：
1、产品在旋转托盘上旋转，相机进行扫描并测量深度；
2、将测量的结果反馈给终端；
3、剔除系统接收不合格信号后进行剔除；
4、产品转移，待下一个产品进入相机扫描位。
检测产品正反工艺流程：
1、产品在传送带上移动，相机进行拍照识别正反；
2、将检测的结果反馈给终端；
3、剔除系统接收不合格信号后进行剔除；
4、产品转移，待下一个产品进入相机拍照位。
线扫相机检测缺口说明：
通过将产品固定到机构上机构移动，线扫相机进行扫描，将扫描好的图像处理，通过软件测量指定位置的深度以及槽的平整度。
检测正反说明：识别产品正反轮廓，准确检测产品正反，并输出不合格信号剔除。
测试结论：

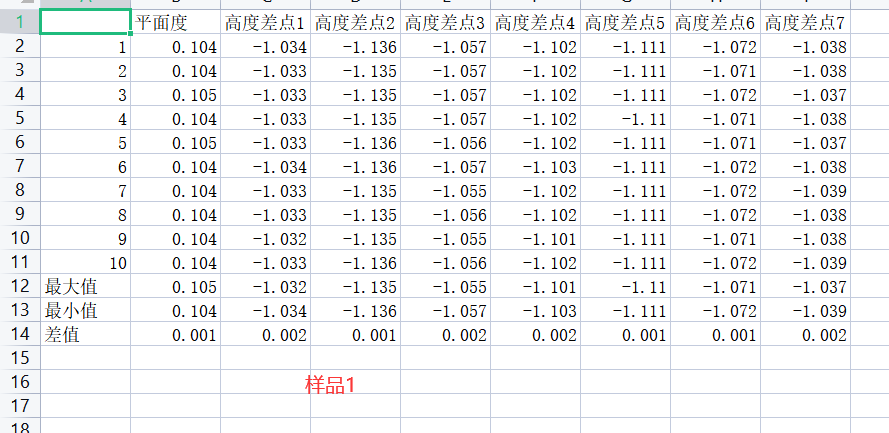

1.经过测试，视觉系统可以测量胶圈槽的深度，检测精度为0.005毫米，满足客户要求，实际检测工况为产品在旋转托盘上旋转，线扫相机需要旋转扫描，实际检测效果需根据工况验证，设备应运行平稳，抖动较小。
2.视觉系统可以识别产品正反，输送皮带线背景尽量与产品色差大。




设备及安装

1.测量产品深度相机，相机安装高度为70mm，上下可以调节20mm。


2、识别产品正反相机，相机安装高度为250mm，上下可以调节20mm，光源安装高度200mm，上下可调20mm。


设备方案一：
设备方案二：
线扫相机尺寸：
线扫3D相机参数：
2D相机尺寸：
镜头尺寸：
智能相机尺寸：
