广泰科技视觉检测——OCR识别和针脚检测

发表时间：2024-06-24 09:08
应用要求

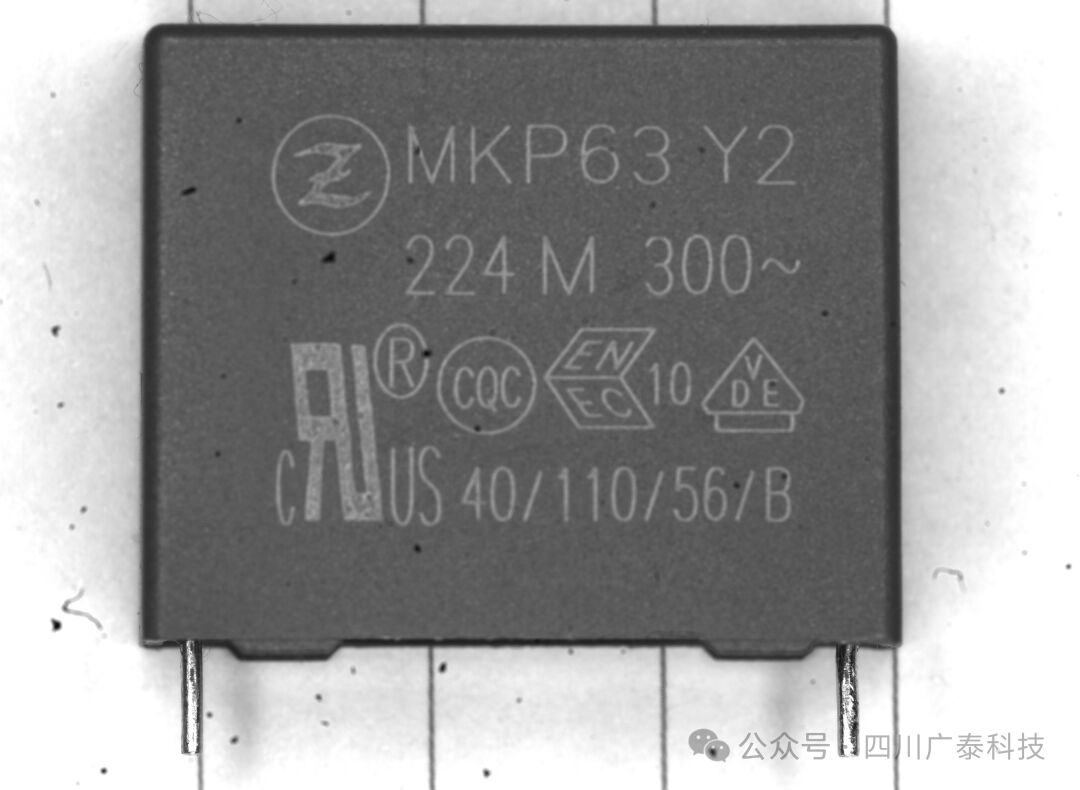

检测产品针脚间的距离，针脚的高度，两个针脚到两边边缘的距离，精度要求0.5mm。

识别产品上面的文字。

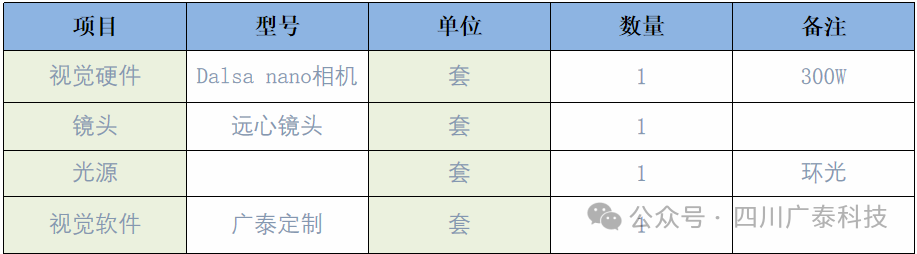

一、设备清单

二、视觉检测设计

检测项1：

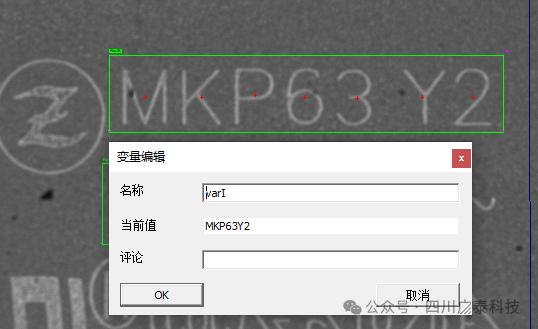

识别产品上的文字，通过OCR工具来识别文字。

检测项2：

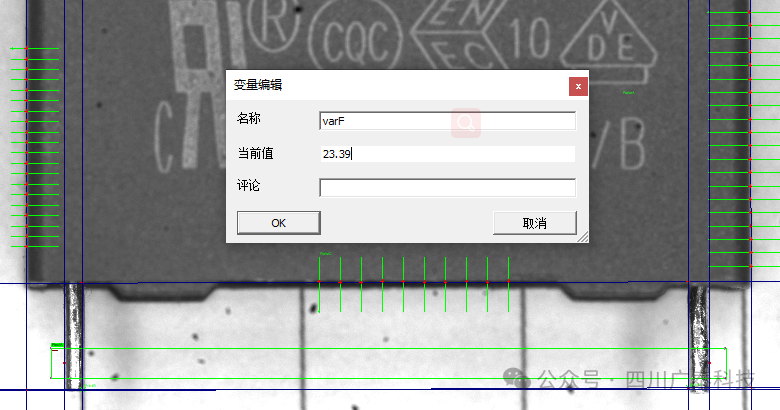

测量两个针脚之间的距离，通过卡尺工具直接测量出针脚间的距离。

检测项3：

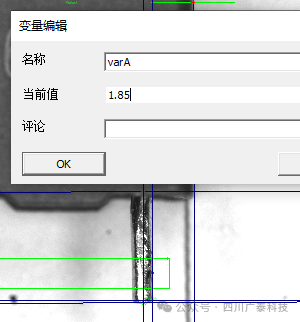

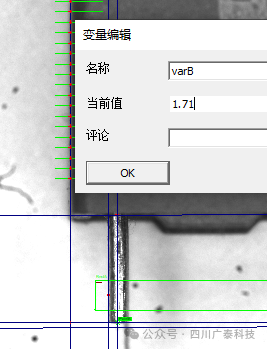

测量针脚的高度，通过产品边缘拟合出一条直线，再找到针脚上的顶点，计算出点到直线的距离就是针脚的高度值。

检测项4：

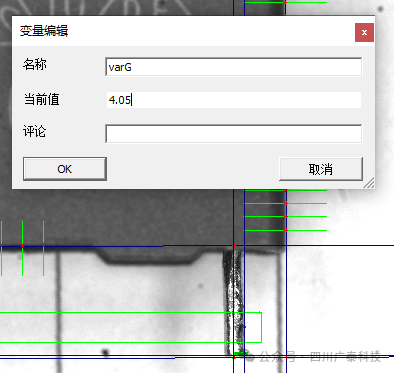

测量针脚距离产品边缘的距离，通过在产品的两个边缘拟合出两条直线，找到针脚的中心点，可以通过计算针脚上的中心点到边缘线的垂直距离，这就是针脚到边缘的距离。


三、检测说明：

检测针脚间的距离是通过软件里的卡尺工具直接测量的，其他的检测项则是通过找拟合线，找点，通过计算点到线的垂直距离得到针脚的高和针脚到边缘的距离，这个值是间接得到的。
文字识别通过OCR工具直接读取。

四、测试结果：

经过测试评估，视觉系统可以做到测量产品针脚间的距离，针脚到产品边缘的距离，针脚的高度，和产品表面的文字识别，但最终结果要通过实际工况来确定。
