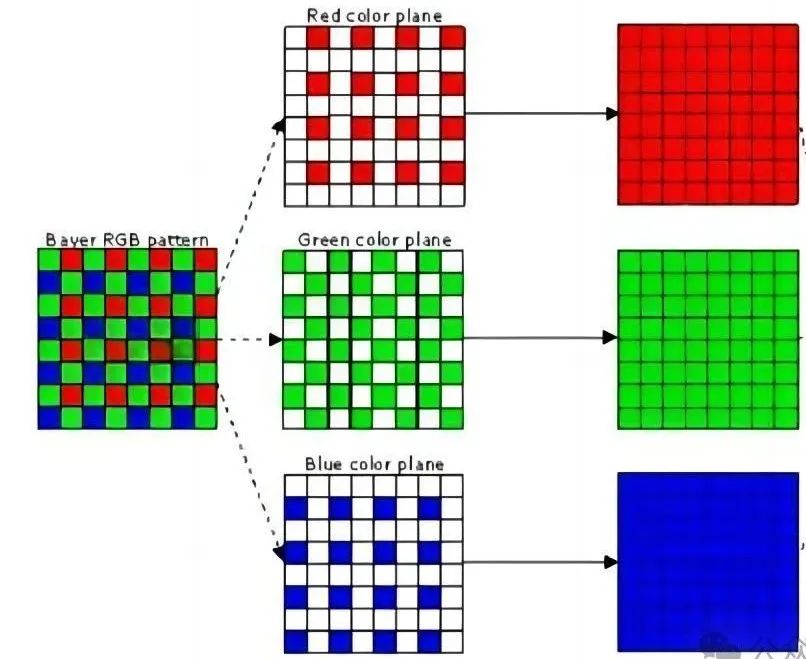

单晶片CMOS的Bayer阵列滤镜

1、感光元件上的每个方块代表一个像素块，上方附着一层彩色滤光片（CF），CF拆分完反射光中的RGB成分后，通过感光元件形成拜尔阵列滤镜。经典的Bayer阵列是以2x2共四格分散RGB的方式成像，Quad Bayer阵列扩大到了4x4，并且以2x2的方式将RGB相邻排列。

2、像素，即亮光或暗光条件下的像素点数量，是数码显示的基本单位，其实质是一个抽象的取样，我们用彩色方块来表示。

3、图示像素用R（红）G（绿）B（蓝）三原色填充，每个小像素块的长度指的是像素尺寸，图示尺寸为0.8μm。

滤镜上每个小方块与感光元件的像素块对应，也就是在每个像素前覆盖了一个特定的颜色滤镜。比如红色滤镜块，只允许红色光线投到感光元件上，那么对应的这个像素块就只反映红色光线的信息。随后还需要后期色彩还原去猜色，最后形成一张完整的彩色照片。感光元件→Bayer滤镜→色彩还原，这一整套流程，就叫做Bayer阵列。

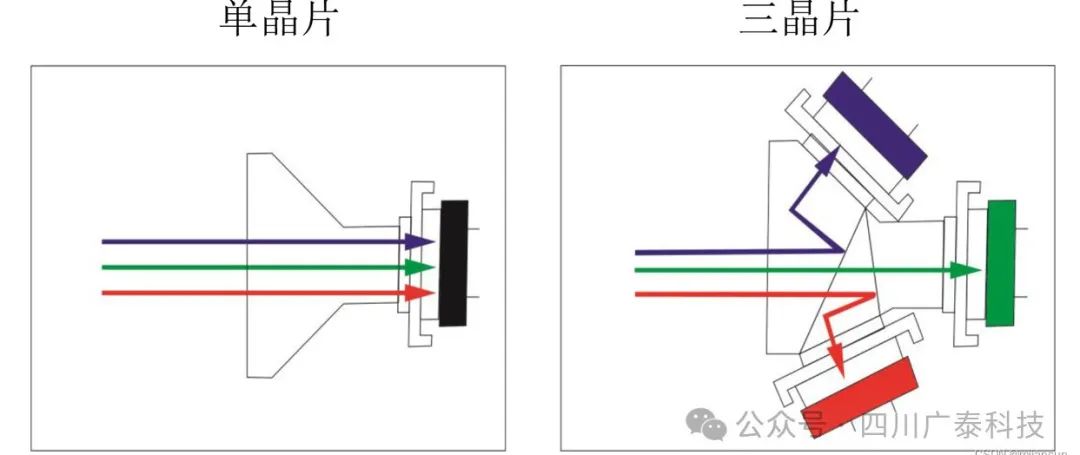

1、无摩尔纹、无伪色、无紫边。三晶片具有防止色彩混叠、颜色分度好、画面更自然等优势。

2、三晶片CMOS结构还可以提供更高的性能和更低的功耗。由于功能模块可以更紧密地集成在一起，信号传输路径更短，从而减少了延迟和功耗。此外，通过在不同的晶体片上集成不同的功能模块，可以实现更好的优化和协同工作，从而提高整体性能。

3晶片CMOS由其特点常用于医学影像设备，临床可用于内窥镜检查、手术图像采集与处理等。近年来，得益于微创技术发展，内窥镜临床应用不断扩展，市场规模快速扩张，2022年就达到了320亿元左右。

搭载了3晶片CMOS的4K超高清内窥镜摄像系统对色彩进行还原与被摄物体颜色相一致，色彩还原度高，通透性强，更接近人眼视觉。清晰显示脏器组织，颜色纯正，层次分明，支持高色彩再现，提升了手术安全性。

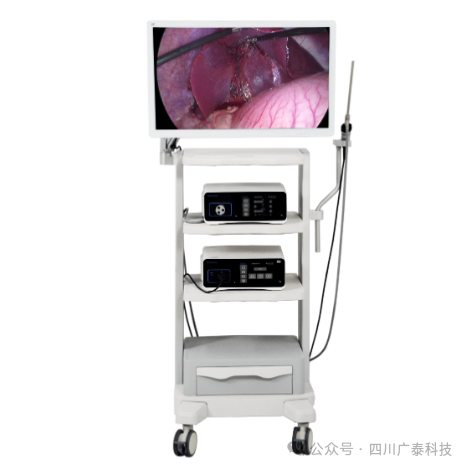

迈瑞三晶片CMOS全高清腹腔镜系统采用日本进口的3CMOS感光元件，真实再现逼真色彩、清晰细节的腔内组织，为医生安全手术、精细操作提供保障。该内窥成像系统具有两倍光学齐变焦技术的全高清摄像头，无损呈现两倍光学放大的组织图像，满足医生更近、更清晰观察手术部位的需求；一次对焦后，焦点不受缩放影响，持续清晰，优化工作流。

我国术为科技自研4K超高清摄像系统

一键极速自动对焦

纯自研三晶片技术

独创图像优化技术
