一文带你了解像素格式RGB、YUV和Bayer

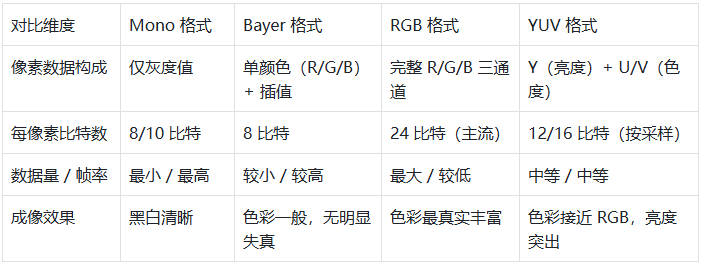

像素格式，简单说就是每个像素点的数据存储方式—— 比如要不要存颜色、怎么存颜色、用多少空间存。工业相机的像素格式不是越多越好，而是要匹配你的使用场景。常见的核心格式就 4 种：Mono（单色）、Bayer（拜耳）、RGB、YUV，咱们逐个拆解。

1. Mono 格式：黑白相机的 “效率之王”

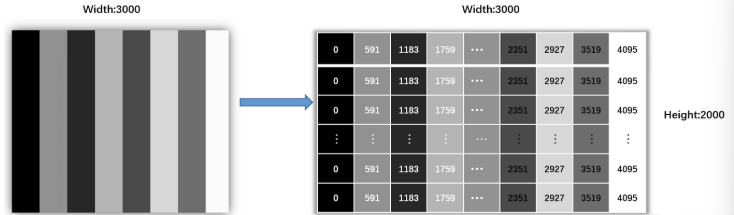

核心特点：只存亮度（灰度值），不存颜色。比如Mono 8 就是每个像素用 8 比特存灰度，Mono 12 则是 12比特。

优势：数据量最小，存储和传输速度最快，帧率也最高。

适用场景：不需要颜色信息的场景，比如零件尺寸测量、黑白缺陷检测、高速抓拍（比如流水线计数）。

2. Bayer 格式：彩色相机的 “基础款”

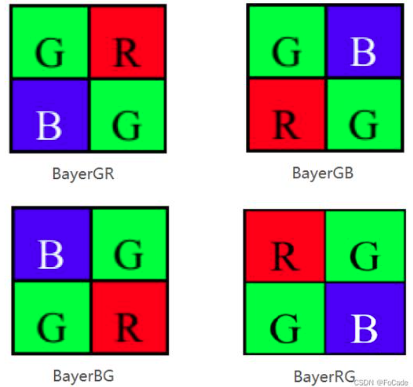

核心原理：相机传感器上装了红、绿、蓝（RGB）滤光片阵列，每个像素只记录一种颜色，剩下的两种颜色靠相邻像素 “推算”（插值算法）得出。常见排列有 GR/GR、BG/BG 两种。

优势：数据量小（通常8 比特 / 像素），是彩色相机的原始数据格式，兼容性强。

不足：颜色精度一般，因为部分颜色是“算出来” 的，不是直接采集的。

适用场景：对色彩要求不高的彩色识别，比如物料分类、简单的颜色匹配（比如区分红/ 蓝零件）。

3. RGB 格式：彩色成像的 “高清款”

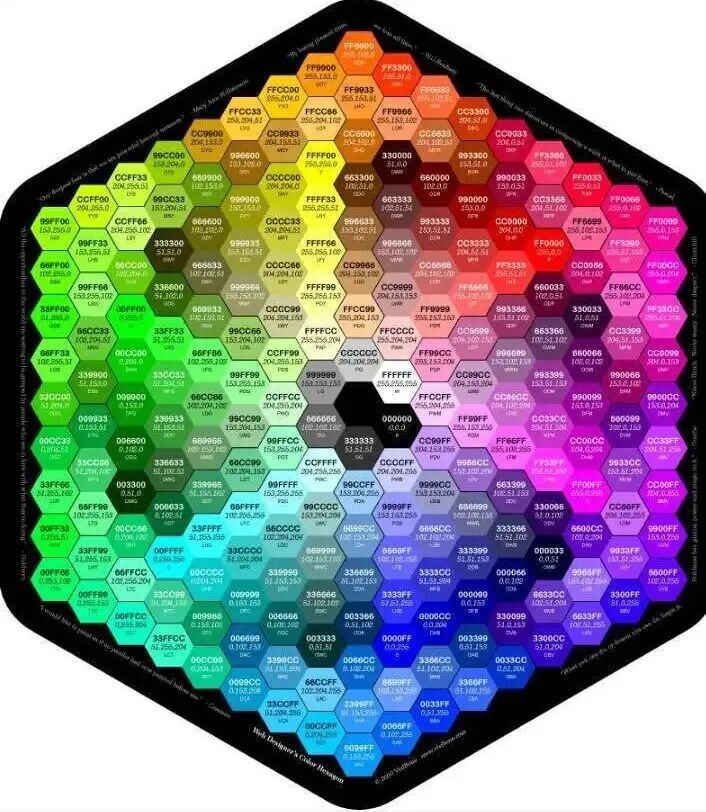

核心特点：每个像素直接存储R、G、B 三个通道的完整数据，比如常见的 24 比特 RGB（每个通道 8 比特），色彩还原度拉满。

优势：颜色最真实、最丰富，没有插值误差，适合精细色彩处理。

不足：数据量最大（是Bayer 格式的 3 倍），存储压力大，帧率相对较低。

适用场景：需要高精度色彩的场景，比如印刷品颜色检测、电子产品外观色差分析、医疗影像（如皮肤检测）。

4. YUV 格式：视频处理的 “压缩神器”

核心原理：把图像拆成两部分——Y（亮度，相当于灰度）和 U、V（色度，颜色信息）。人眼对亮度更敏感，对色度不敏感，所以可以减少色度数据量，实现高效压缩。

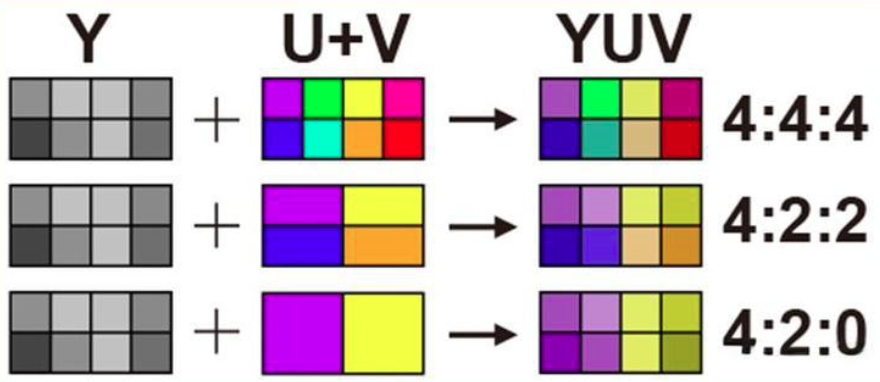

常见类型：

YUV 444：色度和亮度像素 1:1，画质最好但压缩率低；

YUV 422：色度像素是亮度的一半，兼顾画质和压缩；

YUV 420：色度像素是亮度的 1/4，压缩率最高，文件最小。

优势：数据量小，传输和存储效率高，色彩还原接近RGB。

适用场景：视频监控、实时视频传输、动态图像采集（比如流水线实时监控）。

很多像素格式后面会加“Packet”，比如 Mono 10 Packet，这是为了节省存储空间！

没有Packet 时，10 比特的像素数据会占用 16 比特内存（剩下 6 比特浪费）；有Packet 时，10 比特数据会存到 12 比特内存，剩余 2 比特填 0，直接省出 1/4 存储空间。简单说：需要大量存储或高速传输时，优先选带“Packet” 的格式。

1、先停止相机的图像采集流（别在采集时改参数，容易出错）；

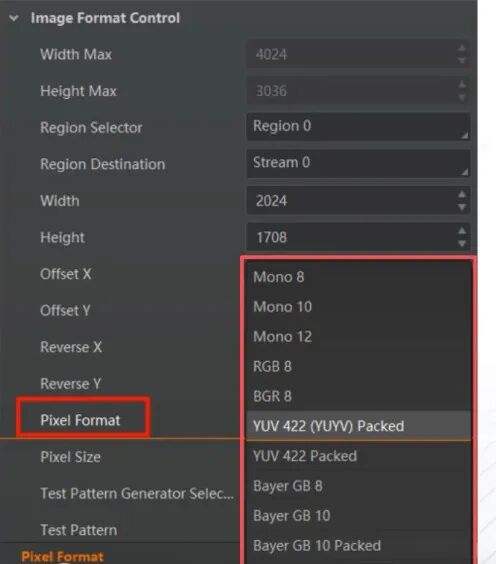

2、打开相机控制软件（比如Halcon、LabVIEW，或相机自带软件），找到 “Pixel Format”（像素格式）选项；

3、根据场景选择对应格式：比如黑白缺陷检测选Mono 8，印刷品色彩检测选 RGB 24，视频监控选 YUV 422。
