机器视觉光源挑分类和挑选标准

在机器视觉系统里，选光源这件事真的太关键了—— 它直接影响拍出来的图像质量，最后连带着整个系统的性能都受影响。咱们可以想象下实际场景：要是光源没选好，拍出来的图要么曝光过度一片白，要么到处是阴影，要么有的地方亮有的地方暗，这样一来图像里的关键信息就丢了，检测结果自然会出错；但要是选对了光源，不仅图像能拍得清清楚楚，后面的算法处理起来也更顺，整个系统运行都更稳。

一、光源在机器视觉中的重要性

其实机器视觉检测的核心就是“图像质量”，而光源恰恰是影响图像质量的关键。不同的光源照在物体上，出来的光影效果完全不一样，有的能让物体细节看得更清楚，有的反而会把特征盖住。简单说，光源好不好，直接决定了图像清不清晰、对比度够不够，还有能不能把物体的细节完整呈现出来。

那为啥光源这么重要呢？咱们具体说三个常见问题：

曝光过度：要是光源太亮，图像就会“过曝”，比如检测小零件时，表面的细小划痕直接被亮斑盖住，根本看不见；

阴影问题：光源角度没调好，物体旁边就会出现多余阴影，比如检测电路板边缘时，阴影会让系统误以为是零件本身，导致边缘检测出错；

光照不均：光源照得不均匀，图像一半亮一半暗，想从中挑出有用的特征特别难，最后检测精度肯定受影响。

所以说，选对光源是机器视觉系统能正常干活的前提，这一步可不能随便应付。

二、常见的机器视觉光源类型

在机器视觉检测里，光源类型挺多的，每种都有自己的特点，适合不同的场景。下面就给大家详细说说常用的10 种光源：

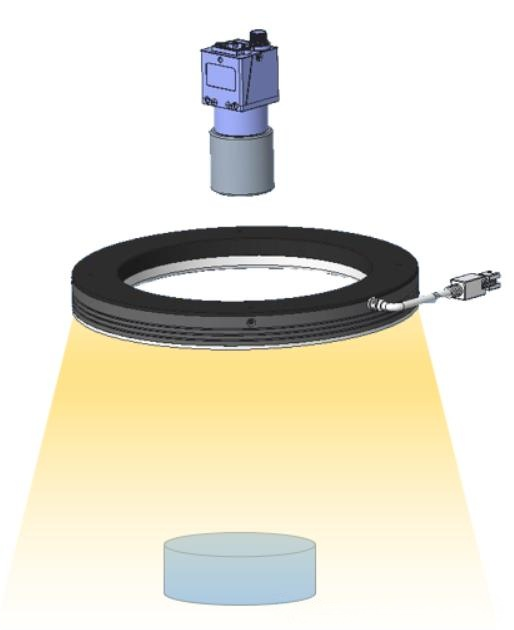

1. 环形光源

这种光源是把LED 灯珠排成环形，光线沿着环形照向物体，特别适合突出物体的三维信息，比如看零件的凹凸结构。它主要分两类：

高角度环光：光束和垂直方向的夹角小于45 度，适合检测外轮廓，比如键盘按键的边缘是不是整齐；

低角度环光：夹角大于45 度，适合找表面问题，比如零件上的细小划痕、轻微凸起的字符。

另外还有一种“环形无影光源”，光照特别均匀，对付反光强的物体很管用，比如检测金属外壳时，能避免反光造成的光斑干扰。

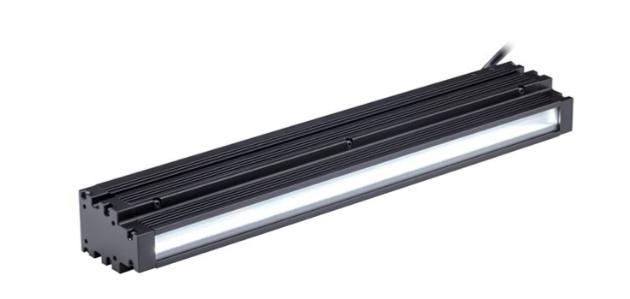

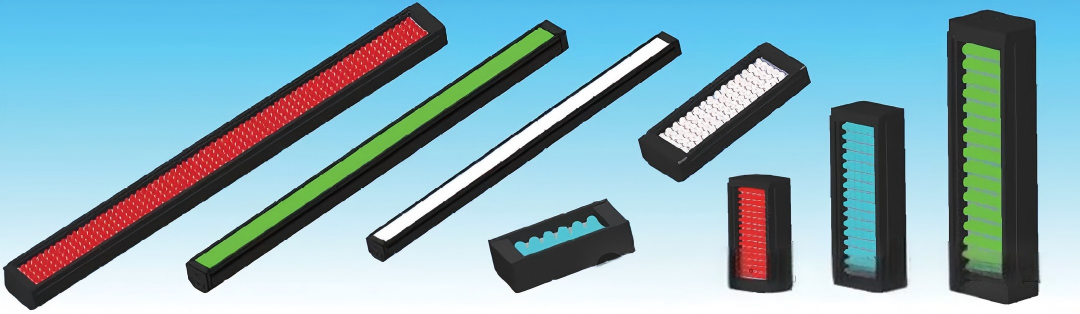

2. 条形光源

条形光源是把LED 灯珠排成一条长条形，适合从侧面或者多侧面照物体，能把物体的边缘特征凸显出来。像金属表面的划痕检测、产品上的字符读取、LCD 面板的瑕疵排查，都能用它。而且它的照射角度和安装距离能随便调，灵活性特别高。

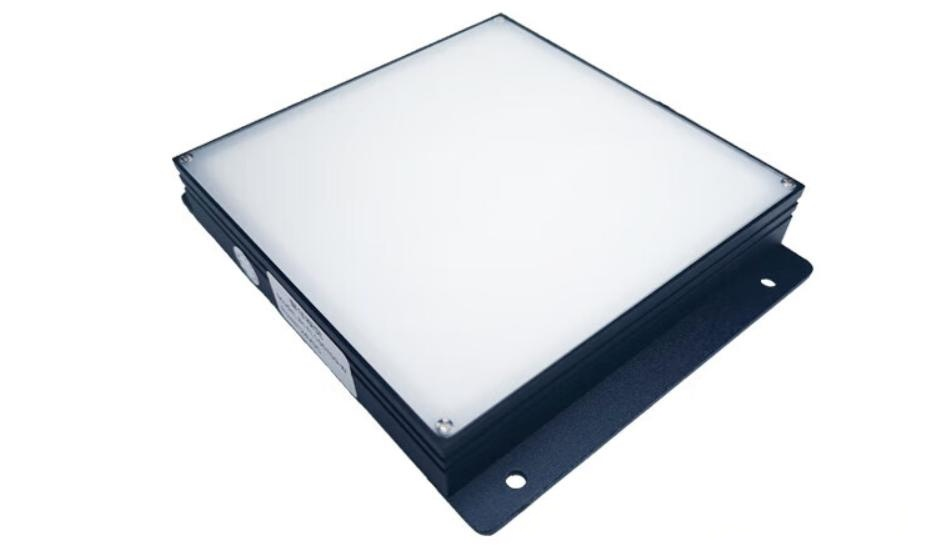

3. 底部背光源

这种光源是把LED 灯珠排成一片光面，通常放在物体的正下方，适合大面积照射。它能把物体的轮廓和尺寸清晰地 “勾” 出来，比如检测透明塑料件、测量金属零件的尺寸，还有检查塑料膜的边缘接缝有没有对齐，用它都很合适。

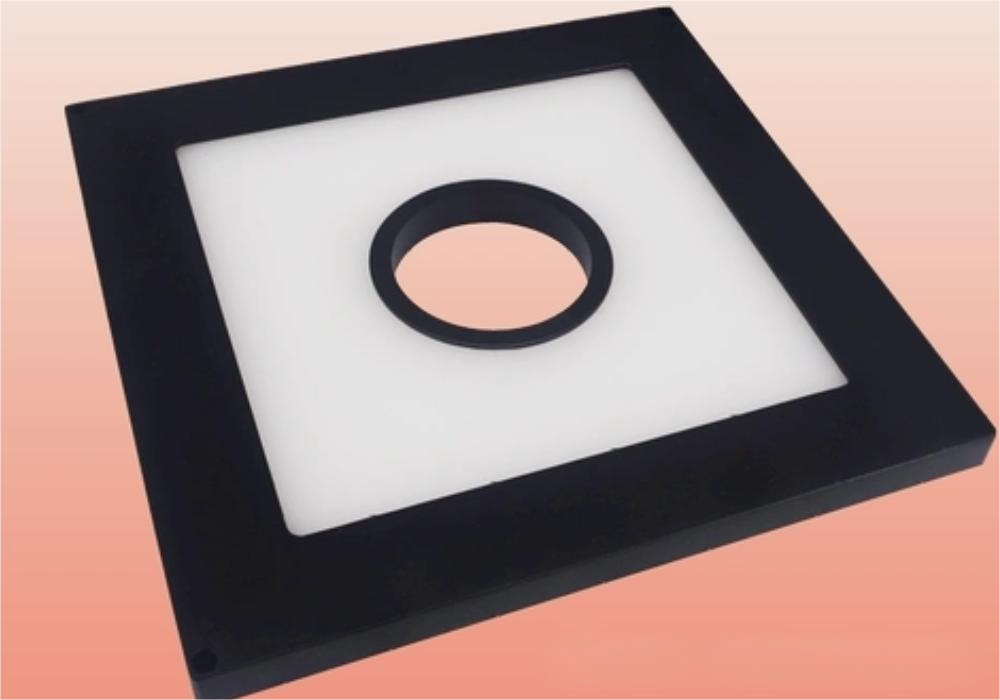

4. 中孔背光源

它是底部背光源的“变种”，中心开了一个孔。光源放在物体正上方，相机通过这个孔拍照，能更精准地获取物体表面的反射信息，比如检测精密零件的表面光洁度，就需要这种光源来保证精度。

5. 同轴光源

同轴光源从侧面发光，光线经过一个半透半反镜后，会和相机镜头的轴线重合，照出来的光又均匀又亮。它特别适合检测表面光洁的物体，比如镜面金属、手机玻璃盖板的瑕疵。而且它还能和中孔背光源搭配用，消除中孔周围的阴影，让图像细节更清楚。

6. 球积分光源（碗光）

这种光源底部有LED 灯珠，内壁是半球形的反射涂层，通过漫反射实现均匀照明，光照均匀性特别好。对付反光强的物体很拿手，比如检测金属仪表盘的刻度、金属罐上的喷码，用它能避免反光影响，让字符看得更清楚。

7. 线光源

线光源由高亮LED 组成，经过导光柱聚光后会形成一条亮带，通常和线阵相机搭配使用。它适合检测长条状或者大面积的物体表面缺陷，比如液晶屏表面的细小划痕、玻璃的裂纹、布匹纺织物上的断线缺纱。

8. 点光源

点光源是小型的高亮LED，通常和远心镜头一起用，聚光效果特别好，能实现小范围、高亮度的照明。比如检测玻璃表面的细微划痕、液晶玻璃底基的校正，就需要这种光源来精准照亮小区域。

9. 红外光源

红外光源适合在晚上或者光线暗的场合用，还能检测温度变化。它的穿透性比较强，能透过产品表面，避免表面光照的干扰。比如检测包装的热封是否严实、查看热熔胶有没有涂均匀，都常用红外光源。

10. 紫外光源

紫外光源能让一些物质发出荧光，很多荧光粉在紫外光照射下会变颜色。所以它常用在需要特殊识别的场景，比如纸币的防伪检测、半导体的光刻曝光。

三、如何选择合适的光源？

选光源的时候，咱们主要考虑四个因素，不用想太复杂：

物体的材质和表面特性：金属、玻璃、塑料这些材质，对光的反射程度不一样。比如金属反光强，就得选能抑制反光的光源；塑料反射弱，可能需要亮度高一点的光源。

检测目标的尺寸和复杂性：大面积的物体，比如大幅玻璃，需要能覆盖大范围的光源；精细的小零件，比如微型芯片，就得用能聚焦的光源，还要结合检测精度来选。

照明角度与反射效果：不同的照射角度，呈现的物体特征不一样。比如想找物体表面的划痕，可能需要从侧面打光；想测物体的高度，可能需要正面光照。得根据物体的形状和要检测的缺陷类型来调角度。

应用场景的特殊需求：比如检测反光强的物体，就选环形无影光源或球积分光源；检测液晶面板的表面瑕疵，条形光源就很合适；需要夜视检测，那就直接用红外光源。

四、总结

光源在机器视觉里的作用真的不能小看，它直接关系到图像质量好不好，最后检测结果准不准。咱们只要搞清楚不同光源的特点和适合的场景，再结合实际需求去选，就能让机器视觉系统的性能和稳定性提升不少。选的时候多考虑物体的特性、检测的要求，还有照明效果，就能保证拍出来的图像清晰、准确，为后面的检测工作打好基础。
