基于机器视觉的汽车漆面缺陷检测技术

随着汽车消费市场升级，漆面外观与质量成为消费者关注的核心卖点之一。涂装工艺复杂性与生产环境波动，易导致车身漆面出现颗粒、流挂、划痕等各类缺陷，直接影响产品竞争力与品牌声誉。传统人工检测模式存在劳动成本高、主观干扰大、漏检率高的弊端，既制约生产效率提升，又增加返工成本与质量风险，已难以满足现代化汽车制造的质控需求。在此背景下，机器视觉技术凭借高效、稳定、自动化的核心优势，成为汽车漆面缺陷检测智能化升级的关键解决方案。

基于机器视觉的汽车漆面缺陷检测，本质是通过机器模拟人眼视觉功能，结合图像分析算法实现缺陷的自动识别、定位与分类。其核心逻辑围绕“硬件采集 - 软件分析” 的协同架构展开，全程实现检测流程的数字化与智能化。

一 系统组成架构

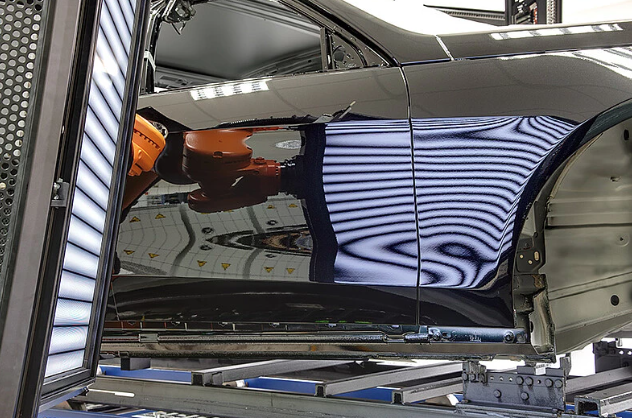

硬件系统：核心包括光源、工业相机、视觉处理器与机器人。光源采用单色光、条纹光等多模式设计，可消除高反光漆面的光影干扰；工业相机（多为500 万像素以上高清型号）与机器人协同部署，4 台机器人搭载检测单元形成检测矩阵，安装于面漆烘房出口的在线检查工位，实现整车无死角覆盖。部分高端系统还配备 3D 偏折相机，解决镜面类表面成像难题。

软件系统：由视觉分析系统与运动控制系统构成。视觉分析系统负责图像处理与缺陷识别，运动控制系统则规划机器人检测路径。系统检测数据实时存储于本地数据库，可与车间管理系统、ERP 系统对接，支持缺陷分类查询、趋势分析与全生命周期追溯。

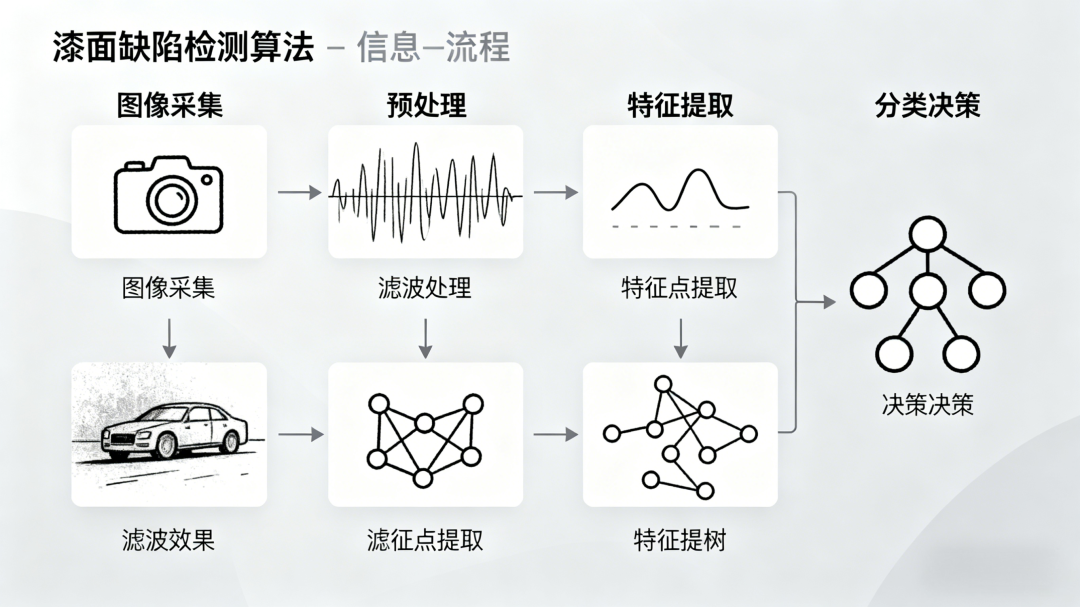

二 检测核心流程

图像采集：通过多机器人协同作业，采用不同光源模式从多方向对车身进行多次拍摄，结合2D 图像与 3D 轮廓的叠加采样技术，同步获取漆面颜色纹理信息与几何形态数据，最小可捕捉 0.1mm 级别的细微缺陷。

图像预处理：通过灰度化、滤波、裁剪分割等操作，去除背景干扰与噪声，强化缺陷特征，为后续识别奠定基础。

特征提取：采用特定度量法则，将缺陷区域与正常漆面进行精准区分，提取颜色、形状、尺寸等关键特征参数。

分类决策：通过算法模型对提取的特征进行归类判定，明确缺陷类型与等级，为后续打磨、抛光等修复操作提供精准坐标与工艺指导。

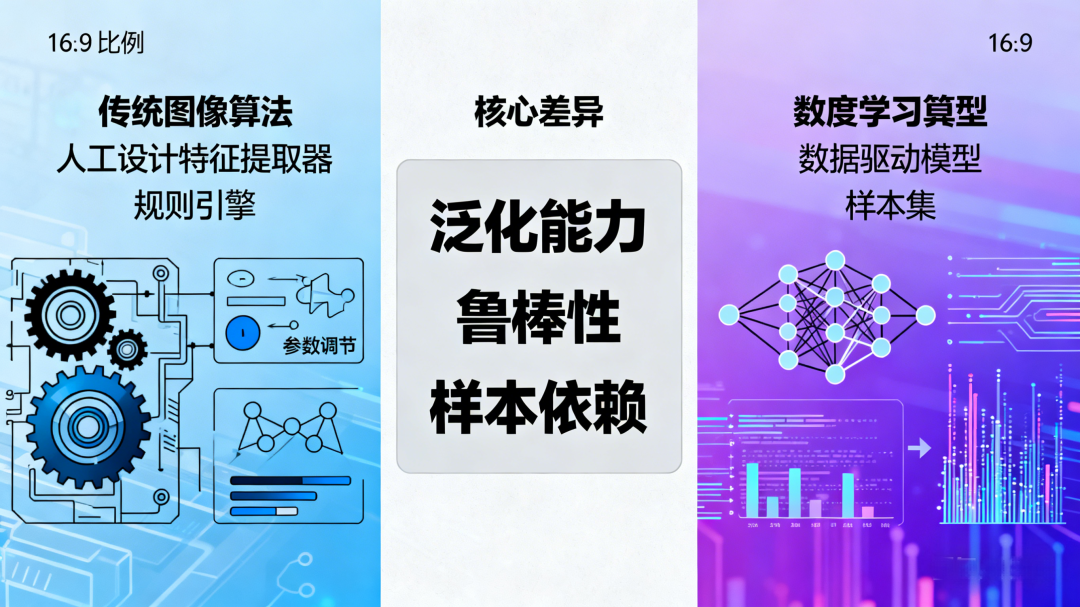

漆面缺陷检测算法主要分为传统图像算法与深度学习算法两类，二者在技术逻辑与应用场景上各有侧重：

一 传统图像算法

以人工认知为驱动，依赖专业人员设计特征提取器与规则引擎。需先对缺陷的颜色、灰度、长度等维度进行量化定义，再依据规则在图像中匹配目标区域。其优势在于技术成熟稳定、部署成本低，适用于缺陷类型单一、场景固定的检测需求，但泛化能力与鲁棒性较弱，难以应对多车型、多颜色的混线生产场景。

二 深度学习算法

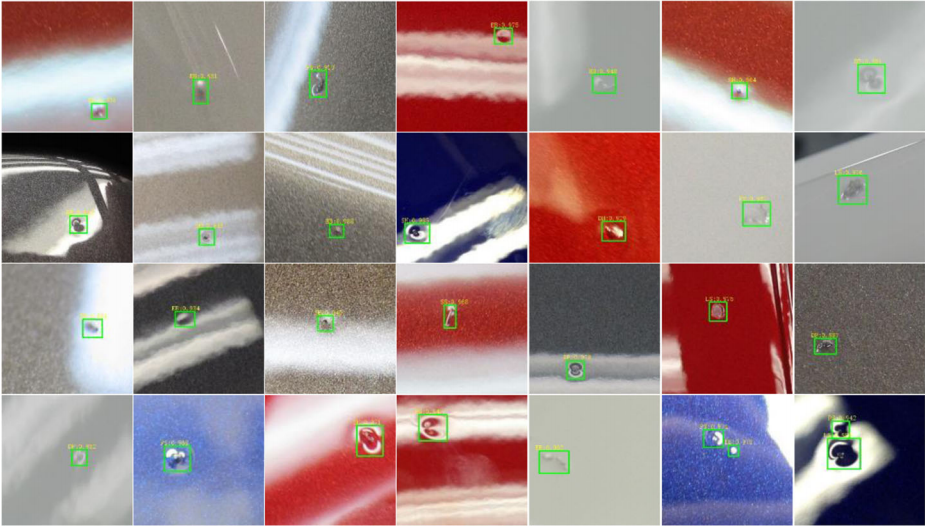

以数据驱动为核心，通过大量标注缺陷样本训练模型，自动提取深层抽象特征，分类决策精度更高。该算法可适配黑、红、蓝等全色系漆面检测，能同时识别划痕、缩孔、色差等上百种缺陷，泛化能力突出。部分系统采用深度学习与偏折成像结合的技术，检测准确率超99%，60 秒内即可完成整车扫描。其局限性在于对样本数据集质量要求较高，模型训练周期相对较长。

实际应用中，部分企业采用“传统算法 + 深度学习” 的混合方案，既保障基础检测的稳定性，又提升复杂缺陷的识别能力。

一 某主机厂规模化应用案例

该主机厂在面漆存储线上部署机器视觉检测系统，适配2 条精修线的混线生产需求。系统设计产能 40 JPH，支持最大尺寸 5000mm×2000mm×1800mm 的车身检测，检测速度达 6m/min。硬件配置方面，主检测站配备 39 个 500 万像素相机，尾门检测站增设 9 个专用相机，每分钟采集近 5 万张图像，通过光纤传输至处理终端。

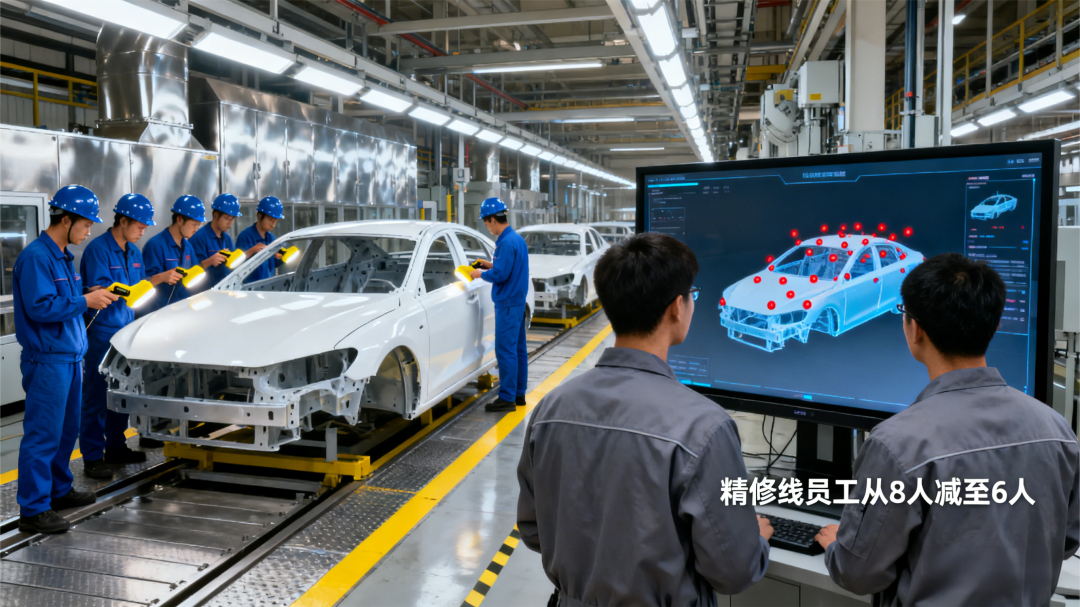

应用成效显著：此前每条精修线需8 名员工负责检测与打磨，系统上线后员工缩减至 6 人，且仅需专注修复操作，单套系统可实现 8 人 / 两班的人力节省；缺陷漏检率从人工检测的 8% 降至 1% 以下，返工成本降低 30%，检测数据为涂装工艺优化提供了精准支撑。

二 高端智能检测系统应用案例

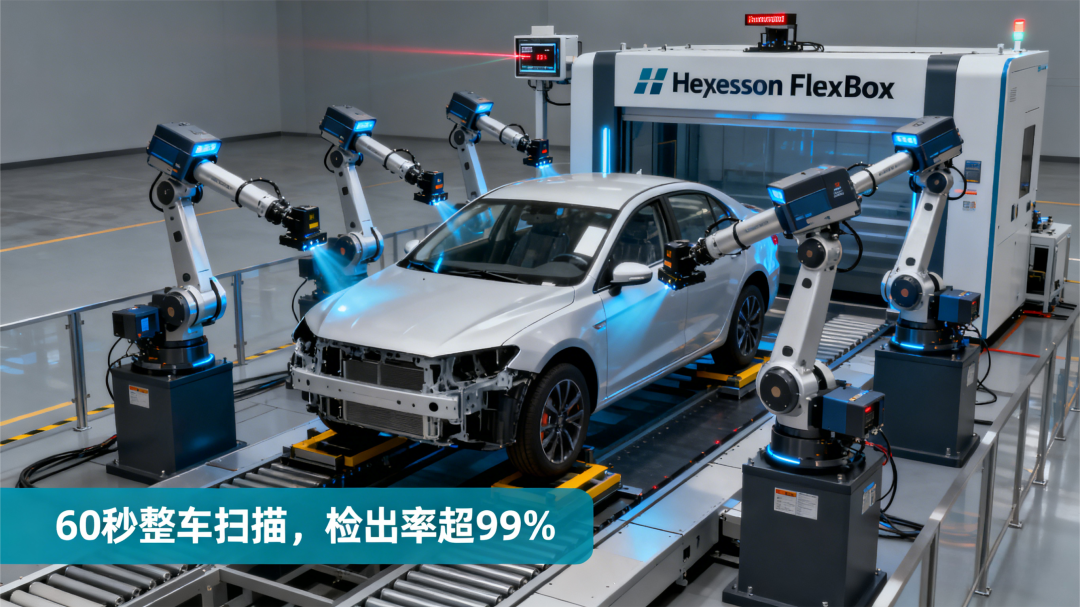

海克斯康FlexBox 专机与视比特 PaintPro 系统代表了行业先进水平。前者采用 6 轴机器人 + 高分辨率偏折光传感器，4 台设备协同可实现 60 秒整车扫描，缺陷检出率超 99%，并能与激光标记系统对接，实现 “检测 - 标记 - 修复” 闭环。后者搭载自研 3D 偏折相机与数字孪生系统，新增车型无需硬件改造，通过离线仿真即可快速部署，已在国内知名主机厂实现规模化应用，支持 0.15mm 级缺陷的精准检测。

在“中国制造 2025” 战略指引下，机器视觉漆面检测技术正朝着 “更高精度、更强柔性、全流程自动化” 的方向发展。未来，该技术将深度融合机器人自动修复、数字孪生仿真、工业互联网等技术，实现从缺陷检测到自动打磨、工艺优化的全链条智能化。

从行业价值来看，该技术不仅解决了人工检测的效率与质量痛点，更推动汽车涂装质控从“经验判断” 向 “数据驱动” 转型。通过减少人力成本、降低返工率、提升产品一致性，企业既能扩大产能规模，又能强化品牌品质口碑，为制造业转型升级注入核心动力。
