短波红外面阵相机选型指北

近年来，短波红外（SWIR）成像技术持续发展，成本逐步下行，落地案例日渐增多。但在新项目推进中，直接“照搬”既有案例进行相机选型仍存在诸多挑战，核心原因可归结为三点：其一，短波红外相机型号丰富，仅探测器层面，除主流的铟镓砷（InGaAs）外，还涌现出PbS胶体量子点、锗硅、碲镉汞（MCT）等新型材料选项；其二，光学参数、核心算法等决定成像效果的关键数据，在多数应用案例中并未完全公开，而这些因素恰恰对短波红外成像质量产生决定性影响，作为信号采集核心的相机，必须提前考量这些潜在变量；其三，随着短波红外成像的应用价值得到广泛认可，成本控制已成为选型过程中绕不开的核心诉求。因此，在明确SWIR图像传感器特性与具体应用场景差异化需求的基础上，搭建针对性的成像测试环境，方能提升选型效率。作为系列文章的开篇，本文将重点聚焦900-2500nm短波红外波段，解析各细分波段对应的探测器选型逻辑。

1 900-1100nm：硅基传感器为基，量子点探测器提升QE优势显著

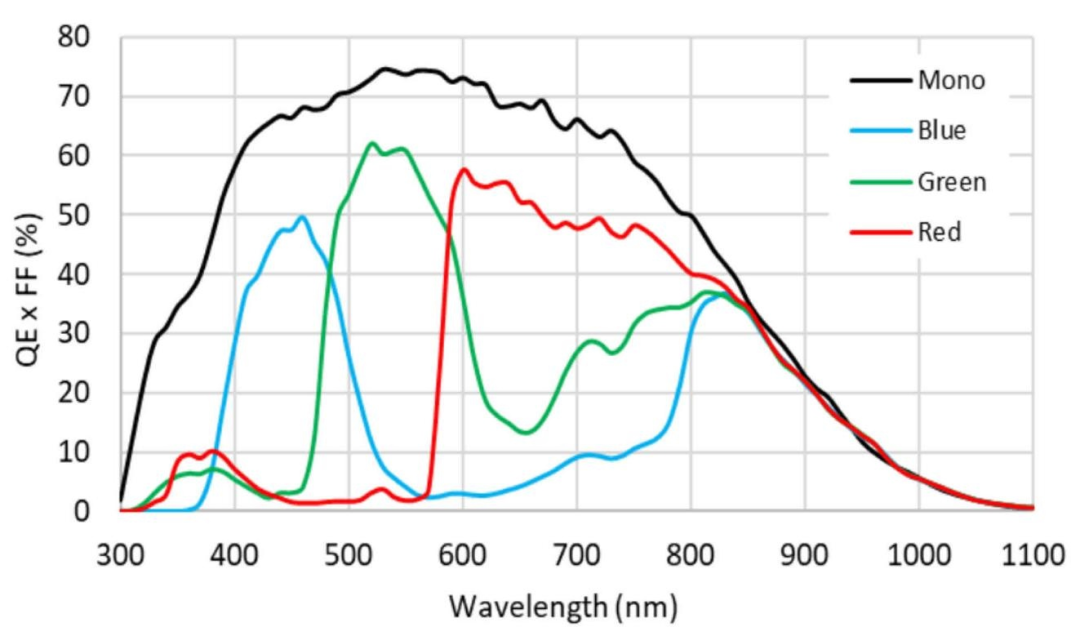

常规短波红外相机在该波段多采用硅基图像传感器，但硅基材料存在固有局限性——当波长达到1050nm时，其量子效率（QE）通常会低于10%并急剧衰减，这是因为硅基材料对1100nm以上波长的光线近乎透明，无法实现有效探测。

这意味着，若用户可明确确认900-1100nm波段完全匹配其应用需求（如医疗领域的虹膜识别、皮肤静脉成像，安防场景的主动夜视照明、透薄雾探测，以及高光环境下的工业缺陷检测等），那么选择近红外（NIR）增强型硅基传感器相机是性价比最优的方案。该类传感器产业成熟度高，能够在成本与性能之间实现最佳平衡。

需要注意的是，硅基传感器在该波段虽具备可用性，但其偏低的QE值易导致图像信噪比不足。为获取可靠的成像质量，系统往往需要通过延长曝光时间或增强光源功率进行补偿，即便如此，图像动态范围仍可能受限，出现阴影区域过曝、细节层次丢失等问题。

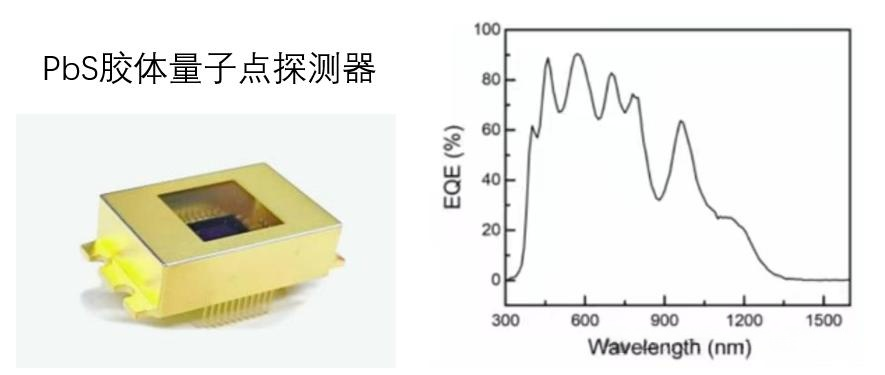

因此，若应用场景对图像质量要求较高，同时希望降低光源功率消耗，且可接受一定幅度的成本上升，PbS胶体量子点探测器将是更优选择，核心优势体现在三方面：一是响应波峰可调，在900-1100nm波段的QE值可突破60%，远超硅基传感器；二是采用CMOS单片集成工艺，成像细节丰富、层次感强；三是成本虽高于近红外增强型硅基传感器，但远低于铟镓砷探测器，具备良好的成本效益。

2 1100-1700nm：铟镓砷为核心，量子点探测器适配降本场景

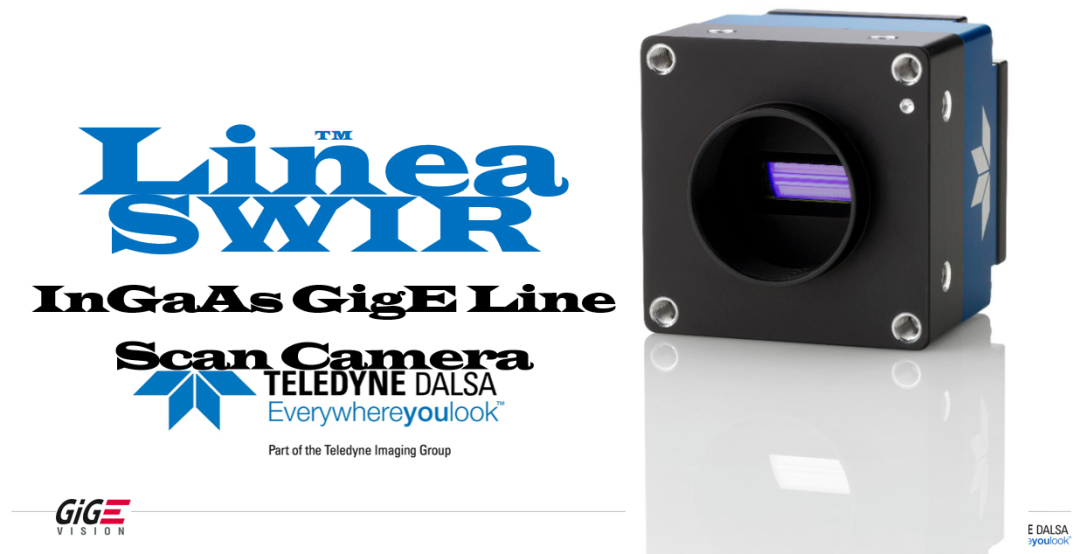

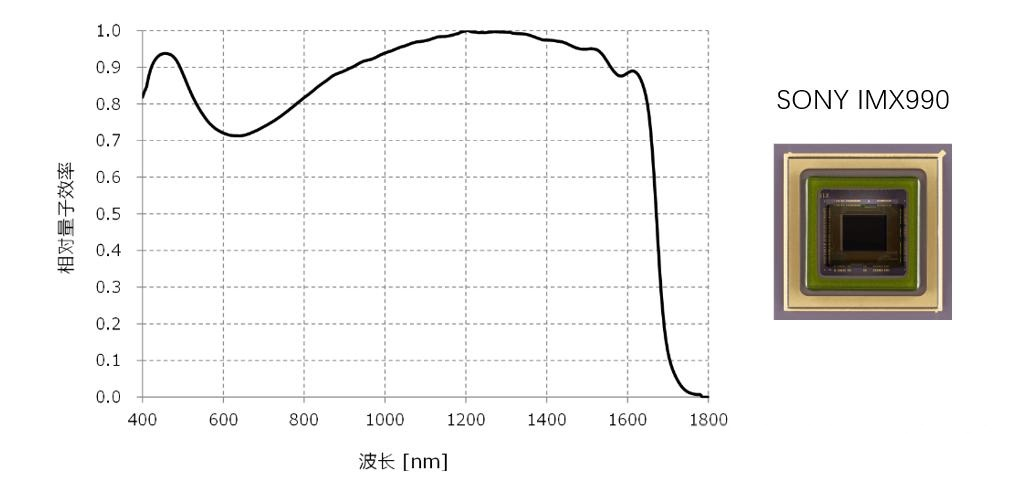

1100-1700nm是当前短波红外应用最广泛的核心波段，成熟的铟镓砷（InGaAs）探测器占据主导地位。市面上主流厂家的铟镓砷探测器在该波段的QE值普遍可达70%以上，产品差异主要体现在制冷方式、像元尺寸、像素分辨率、帧频等核心参数上。

常温环境下，铟镓砷探测器的暗电流通常显著高于常规硅基CMOS传感器，这一特性与材料禁带宽度直接相关——暗电流主要源于热激发载流子，禁带宽度越小，热激发越容易发生。为适配1100-1700nm波段，铟镓砷的禁带宽度仅约0.75eV，而硅基CMOS的禁带宽度约为1.12eV，更大的禁带宽度大幅抑制了常温下的热激发效应，因此暗电流更低。

基于这一特性，铟镓砷探测器的制冷方式选择尤为关键，其直接影响探测器的暗电流、噪声水平、灵敏度及工作稳定性，应用对这些参数要求越高，所需的制冷等级也相应提升，具体作用如下：

降低暗电流：有效减少无光照时的背景信号干扰，特别适配低照度、长曝光场景，如天文观测、弱光光谱分析等；

提升信噪比：暗电流的降低可直接减少暗电流噪声，同时稳定的工作温度能抑制热噪声波动，使探测器可分辨更微弱的光信号，显著提升探测灵敏度；

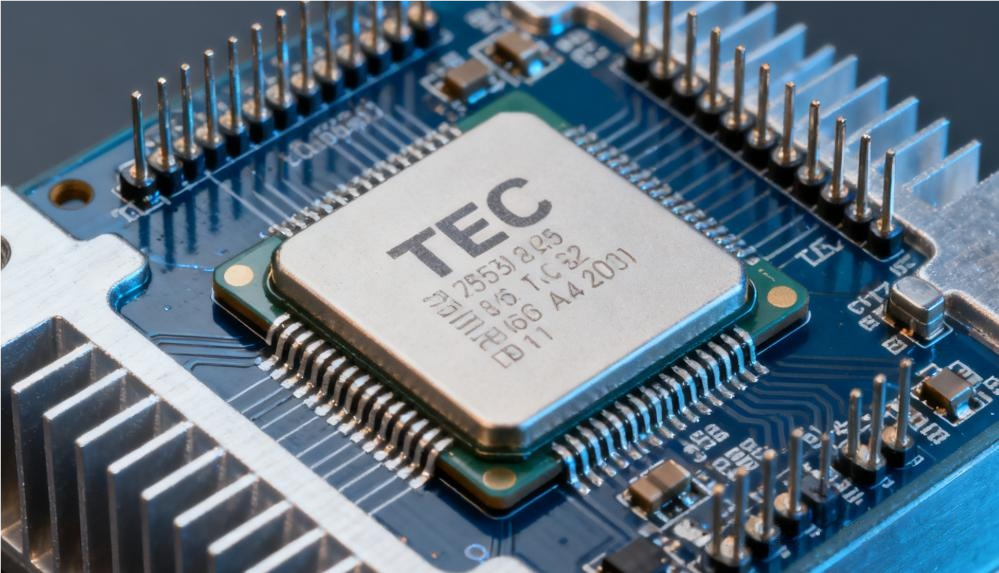

保障长期稳定性：通过TEC温控等精准制冷方式，可使探测器维持恒定工作温度，避免温度波动导致的响应度等性能参数漂移，适用于工业在线检测、科研光谱测量等高精度、长时间连续工作场景。

除制冷方式外，铟镓砷探测器的像元大小、分辨率、帧频等参数的选型逻辑与常规图像传感器类似，核心围绕成本与应用场景平衡，可总结为两点：一是小像元探测器及配套光学系统成本更低，且对细节的呈现能力更优，应作为优先考量；二是若应用场景需满足高灵敏度、高帧频、低曝光时间、高动态范围等需求，且小像元成像效果无法达标时，可考虑采用大像元方案。

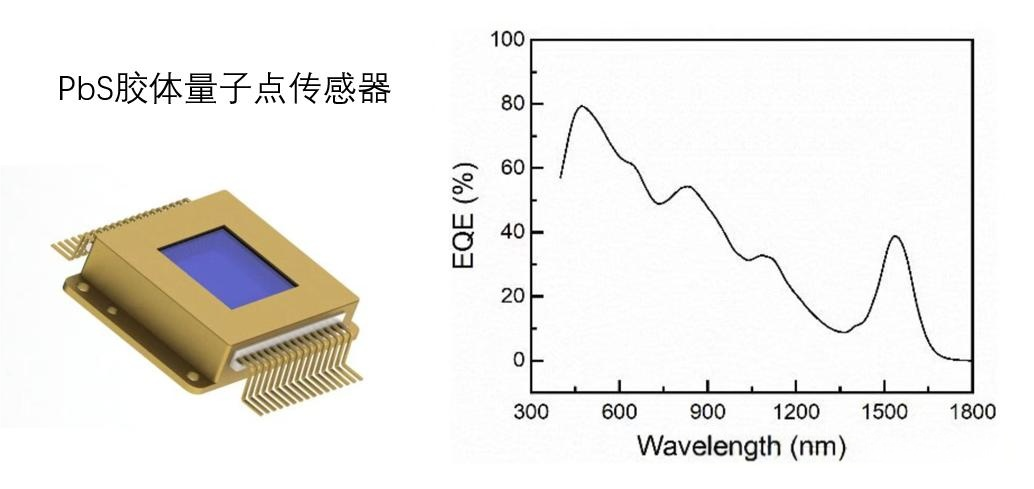

值得一提的是，PbS胶体量子点探测器同样可覆盖1100-1700nm波段，其QE值虽通常低于铟镓砷探测器，但相较于非制冷型铟镓砷探测器，在暗电流和读出噪声控制上表现更优。对于追求系统成本优化的场景，可优先考虑该类探测器，典型应用包括：工业检测中光照充足的场景（如半导体穿透观测、色选、果蔬分拣等）；窄带波段应用（如水分检测、高温测温、激光追踪与分析等）；安防场景（如穿透烟雾、远距离观测、主动红外补光夜视等）。

3 1700-2500nm：多元探测器并存，适配特种场景

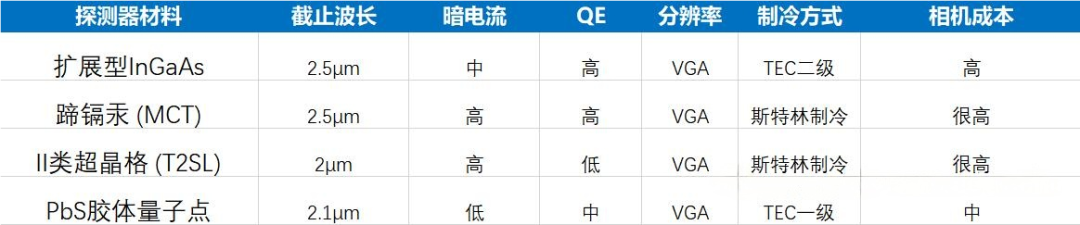

1700-2500nm作为短波红外的长波端，光子能量更低，需采用禁带宽度更小的探测器材料才能实现有效成像。目前该波段的应用场景相对小众，主要集中在科研、航天航空、工业特种检测、高端医疗、激光技术等领域，可供选择的探测器类型及特性整理如下，供选型参考：

结合SWIR应用场景的目标响应波段，可初步锁定探测器的选择方向，但面阵相机的完整选型还需考量光学系统匹配、算法适配、环境适应性等更多要素，相关内容将在后续文章中进一步分享。若您有具体的SWIR应用需求，欢迎私信作者沟通交流。
