基于机器视觉的胶圈定位识别方案

在工业生产中，胶圈的精准定位抓取是提升生产效率的关键环节。四川广泰科技有限公司结合多年自动化领域经验，打造了基于机器视觉的胶圈定位识别方案，成功解决了胶圈生产过程中定位不准、效率低下等问题，以下是该方案的详细应用介绍。

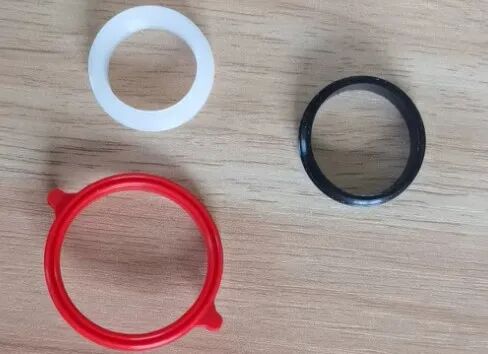

本项目核心需求是在震动盘上完成胶圈的位置识别与精准定位，为机器人抓取提供可靠依据，具体应用要求如下：

1、定位抓取：准确识别震动盘上胶圈的实时位置，记录坐标数据并传输给机器人，确保机器人精准抓取；

2、生产节拍：满足1 秒 / 个的高速生产需求，不影响整体生产线流转效率；

3、检测精度：定位精度需控制在0.5mm 以内，保障后续装配等工序的精度要求；

4、正反识别：部分胶圈产品有明确的正反安装要求，需在定位过程中同步完成正反面识别。

整个胶圈定位识别流程实现全自动化运行，无需人工干预，具体步骤如下：

1、上料震动：胶圈产品在震动盘内完成震动排序，待产品稳定停止后，震动盘配套光源自动亮起，为视觉检测提供清晰环境；

2、拍照触发：PLC（可编程逻辑控制器）发送触发信号，控制相机完成拍照动作，捕捉胶圈当前状态图像；

3、识别定位：视觉系统对拍摄的图像进行快速处理，精准计算胶圈的位置坐标，同时识别产品正反面，将完整数据传输给机器人；

4、抓取循环：机器人根据接收的坐标信息，完成胶圈抓取作业，之后系统等待下一次拍照触发信号，进入下一轮检测循环，实现连续化生产。

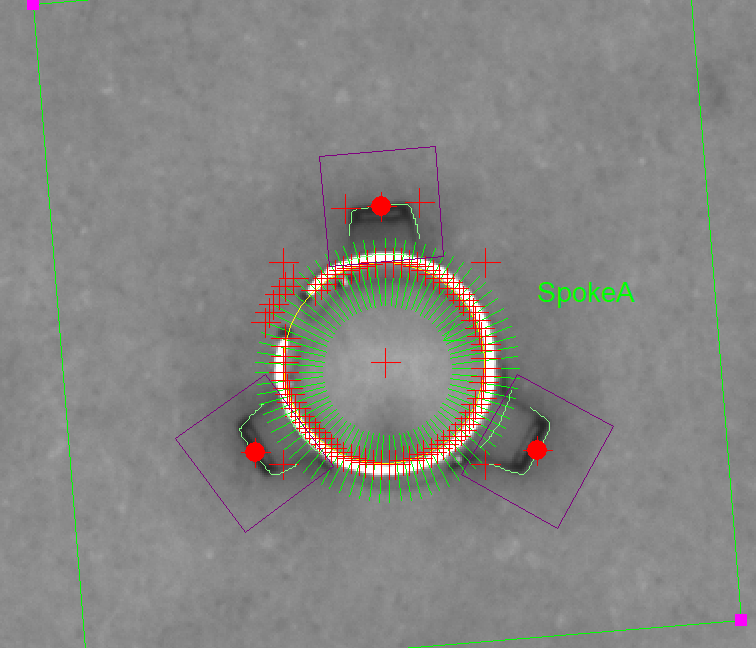

本方案采用机器视觉核心技术实现胶圈的精准定位，核心原理简单易懂：通过专业工业相机对震动盘上的胶圈进行图像采集，将采集到的图像传输至定制视觉软件。软件通过图像算法对胶圈的轮廓、圆心等关键特征进行分析计算，精准锁定胶圈的位置坐标。同时，针对有正反要求的产品，软件会对比胶圈正反面的特征差异，完成正反面识别，最终将坐标数据和正反判断结果同步输出给机器人，指导机器人完成精准抓取。

方案安装布局简洁合理，核心部件安装要求如下：

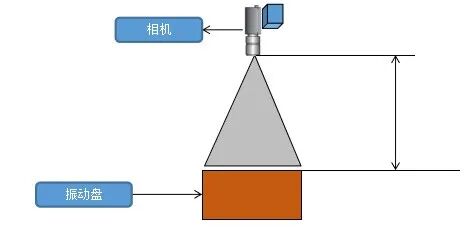

相机安装：将工业相机固定在震动盘正上方，确保每次胶圈移动到光源正下方时，相机能垂直拍摄到清晰完整的产品图像；

核心参数：可选择2000 万像素或 2500 万像素相机，搭配 12mm 或 25mm 镜头。其中 2000 万像素相机的视野范围为 600400mm，2500 万像素相机视野范围为 400400mm；

检测效率：单次定位一个产品，从图像采集到数据输出的整个检测过程控制在500ms 以内，完全满足 1 秒 / 个的生产节拍要求；

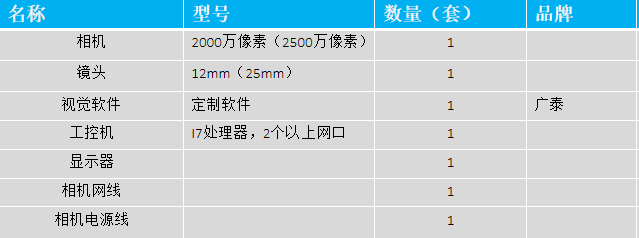

配套设备：工控机（搭载I7 处理器，配备 2 个以上网口）、显示器等设备需就近安装，通过相机网线和电源线与相机连接，确保数据传输稳定。

经过多次模拟测试，方案整体表现符合生产要求，具体测试结果如下：

定位精度达标：采用2000 万像素相机时，理论检测精度可达 0.37mm；采用 2500 万像素相机时，理论检测精度高达 0.25mm，均满足 0.5mm 以内的精度要求，能精准输出坐标数据指导机器人抓取；

适配多产品生产：测试发现胶圈产品存在多种型号，后续需通过切换程序配方，实现不同产品的兼容检测；

待优化事项：在图像视野的边缘区域，定位精度略低于中心区域；部分产品正反面的成像特征差异较小，导致正反面识别稳定性不足，后续需结合实际生产场景进一步验证优化；

现场确认需求：需提前与客户确认是否存在混产情况，明确现场安装工况，确保方案落地时能完美适配实际生产环境。
