视觉系统的检测精度如何评定

在工业测量领域，“精度”始终是一个绕不开的关键指标，尤其是在采用视觉系统进行尺寸检测时。与传统接触式测量相比，视觉检测具备非接触、高效率、便于自动化等优点，但它的精度究竟如何界定、怎样评判，却常常成为许多工程师争论的焦点。今天，我们就来探讨一下，视觉系统是否真能满足我们的精度需求，又该怎样客观地评估它的检测能力。

首先要明确的是，视觉检测系统在实际运行中，总会存在一定程度的“跳动”，也就是重复测量时出现的数值波动。这类波动通常体现在小数点后几位，看似微不足道，却可能直接决定一个系统能否胜任具体的检测任务。

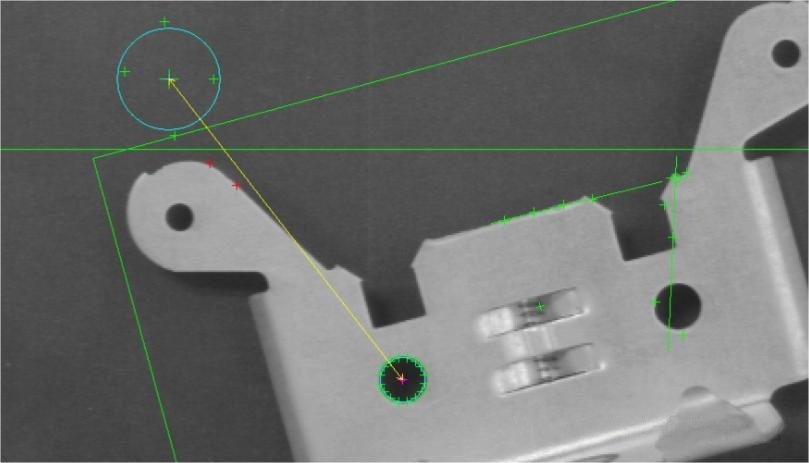

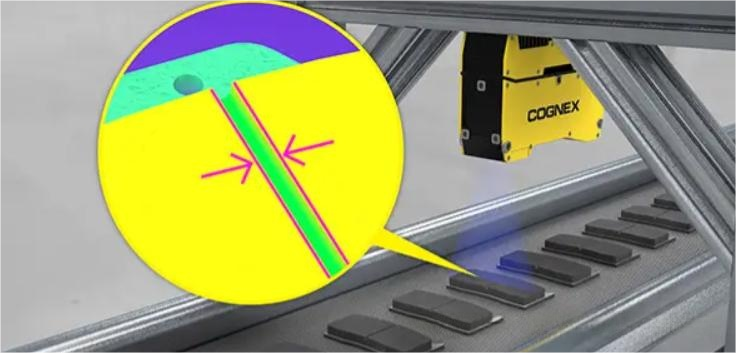

举一个简单的例子：假设我们需要检测一个圆环的外径尺寸，其公差要求为±0.05毫米，也就是总公差带为0.1毫米。按照常规检具设计的基本原则，作为测量工具，其精度至少应达到被测尺寸公差的1/10，即0.01毫米。

那么问题来了——这个0.01毫米的“精度”到底指什么？是重复性？稳定性？还是系统误差？目前行业内尚未形成公认且统一的定义。

多次重复测量才是“真实”的精度

根据我们实际应用的经验，更倾向于将视觉系统的精度定义为：同一产品在多次上料并经过自动定位后，系统重复测量所得的最大值与最小值之差。以光学筛选机为例，如果某个零件经过30次摆放，每次定位后完成测量，最终结果中最大值与最小值的差值，就可以视为该系统对该零件的“检测精度”。

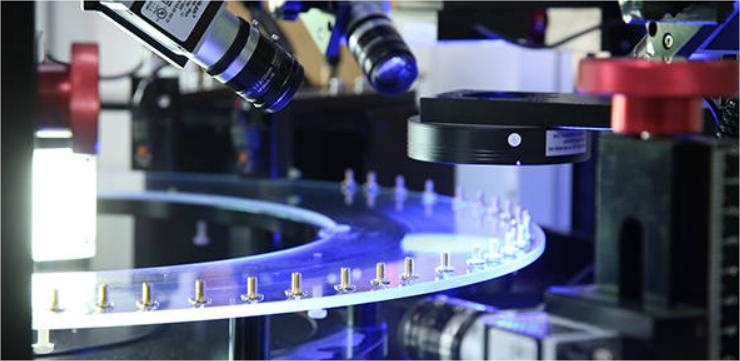

不少厂家在宣传产品时，习惯将零件静止状态下的尺寸跳动值作为系统精度，这种做法其实并不严谨。因为它忽略了实际使用中可能出现的多种变量，例如玻璃盘跳动误差、定位偏差、机械结构误差等。而这些因素在实际检测过程中，往往对精度有着决定性的影响。

从研发或理论分析的角度看，目前主流光学设备的极限精度通常在“三个谬”左右（即0.003毫米或3微米）。这意味着，理论上这类设备只能用于检测公差在0.03毫米及以上的尺寸。

但现实情况往往比理论复杂得多。在实际工业场景中，对0.01毫米级别的检测需求非常普遍。不少客户甚至希望视觉系统能够稳定识别0.01毫米的尺寸偏差。这类需求看似超出了视觉系统的理论极限，但通过适当降低精度占比（例如仅要求系统识别0.01毫米的1/3至1/5，即3~5微米的偏差），很多时候仍可满足实际使用要求。

为什么这种“降低精度占比”的做法是可接受的？我们可以从人工测量中找到参照。即便使用千分尺这类高精度工具，也会因操作手法、温度变化、人员经验等因素带来几微米的误差。因此从这个角度来看，我们不必一味强求视觉系统必须达到理论上的0.01毫米检测精度，而应结合实际使用环境和具体需求，合理设定检测标准。

视觉系统的检测精度，既不能脱离设备本身的能力去空谈要求，也不能脱离使用场景而孤立评判。它是光学成像、算法识别、机械结构、定位控制、重复摆放精度等多方面因素共同作用的结果。我们应理性看待“检测精度”这一指标，建立科学且可落地的评估体系，从而真正实现视觉系统在精度与效率之间的最佳平衡。
