基于机器视觉的玻璃纤维布检测方案

玻璃纤维布作为一种应用广泛的工业材料，其生产过程中易产生多种缺陷，且产品特性与检测要求对检测技术提出了较高挑战：

1、检测方式要求自动化，需在生产设备上实现实时在线检测，替代传统人工检测模式，提升检测效率与一致性；

2、缺陷检测精度要求高，需准确识别1 毫米以上的各类缺陷，保障产品质量达标；

3、产品幅面跨度大，最大幅面宽度可达3000 毫米，需覆盖全幅面无死角检测；

4、产品种类多样，不同类型产品的检测标准与要求存在差异，需具备灵活适配能力。

针对上述需求，传统人工检测方式存在效率低、漏检率高、主观性强等弊端，已无法满足现代化生产的质量管控需求，亟需一套智能化、高精度的检测方案予以破解。

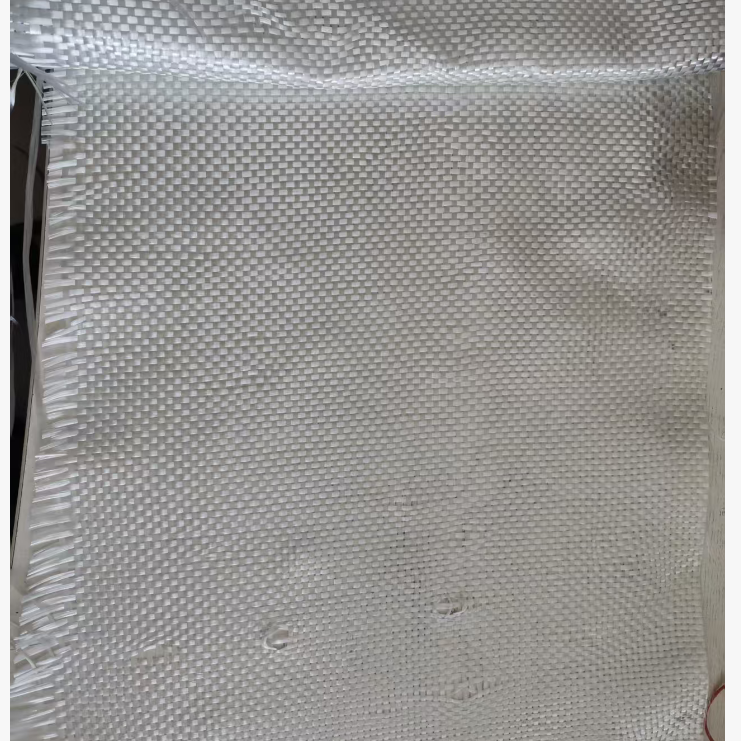

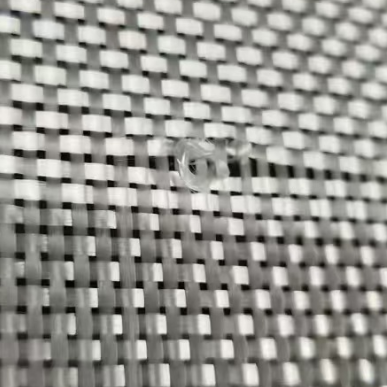

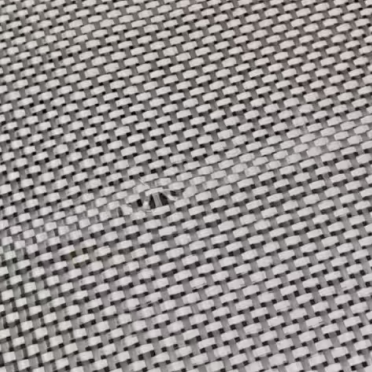

常见缺陷样品

1、自动化检测流程

该方案采用在线实时检测模式，实现了从产品送料到缺陷报警的全流程自动化：玻璃纤维布在生产设备上连续运动送料，视觉检测系统同步启动实时拍照检测，通过预设算法对采集到的图像进行快速分析处理，一旦识别到缺陷信息，系统立即触发报警提示，便于工作人员及时处理，确保不合格产品不流入下一环节。整个流程无需人工干预，既提升了检测效率，又避免了人工检测的人为误差。

2、视觉检测原理

方案采用先进的视觉检测技术，先通过专业软件对玻璃纤维布的缺陷图像进行收集和标注，训练出专门的检测模型。训练过程中采用 NVIDIA GeForce RTX 2080 Ti 显卡提供算力支持，确保训练效率与模型精度；。检测时，线扫相机实时采集产品图像，系统通过模型快速识别缺陷，精准捕捉1 毫米以上的问题点，保障检测精度。

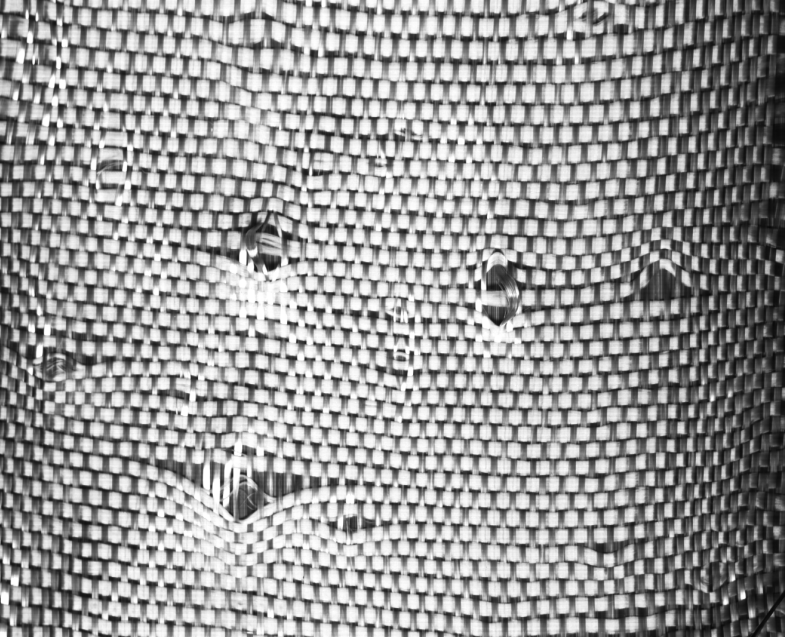

产品模拟成像效果图

为保障检测效果，方案对硬件安装位置与参数进行了科学规划：相机正面安装在产品正上方，距离产品400-600 毫米高度；光源安装在距离产品 100 毫米高度处，且旋转角度可灵活调整，确保光线均匀覆盖检测区域，提升图像采集质量。针对产品最大 3000 毫米的幅面宽度，系统采用 2 个 8K 线扫相机协同工作，实现全幅面无死角检测，理论检测精度可达 0.2 毫米，实际可稳定检测 0.8-1 毫米的缺陷。

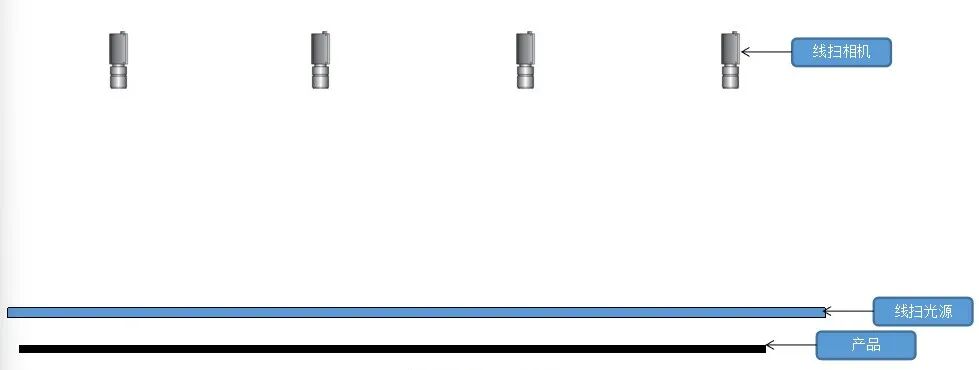

检测机构示意图

1、模拟测试显示，软件能准确检测产品缺陷，仅产品边缘2-4 毫米区域检测效果稍不稳定；

2、8K 线扫相机搭配专业检测模型，可稳定识别 0.8-1 毫米及以上缺陷，符合项目要求；

3、通过配方切换功能，能灵活适配不同幅面、不同类型的产品检测；

4、多相机协同工作，成功实现3000 毫米宽幅产品的全流程检测。
