基于机器视觉的轴承缺陷检测

轴承是工业设备的“关节”，核心部件的表面状态直接决定设备性能。但轴承金属表面容易反光，会遮挡缺陷；加上多数缺陷本身细微，和背景对比度低，想拍清缺陷图像并不容易。传统的检测方式，很难精准区分真实缺陷、反光面和背景，很容易出现漏判、误判的情况。

更关键的是，轴承的几何形状复杂，曲面、滚道、滚动体等结构多样，传统检测很难适配不同型号轴承的换型需求。在大批量生产场景下，生产节拍快，多数传统检测设备的检测速度根本跟不上生产线的节奏。

轴承常见的8类缺陷

轴承在原材料加工、成型、装配等全流程中，都可能产生缺陷，不同缺陷的成因和危害各有不同，检测时需针对性区分：

1. 裂纹：表面呈现细小或明显的裂痕，多由应力集中、材料疲劳或生产过程中过载导致。这类缺陷隐蔽性强，发展速度快，是导致轴承失效的主要原因之一；

2. 磨损：表面出现均匀或不均匀的磨耗痕迹，多因部件间摩擦、挤压引起，会导致轴承表面光滑度下降、配合精度降低，加速设备运行时的能量损耗；

3. 划痕：线性或曲线状的表面痕迹，常见于装配过程中操作不当、异物侵入或运输过程中的摩擦。细微划痕易被忽视，但会成为应力集中点，诱发后续裂纹；

4. 凹坑：表面局部凹陷，多由材料局部疲劳、腐蚀或颗粒物撞击导致，会破坏轴承表面的平整度，影响受力均匀性；

5. 点蚀：表面出现细小的点状碎裂或剥落，主要由表面应力集中、润滑油中颗粒物挤压或长期循环载荷下的金属疲劳引发，是重载轴承的常见缺陷；

6. 疲劳裂纹：区别于普通裂纹，这类裂纹是在长期循环载荷作用下，金属逐渐疲劳产生的，初期极为细微，需高精度检测设备才能识别；

7. 压痕：表面局部凹陷，多因装配时异物混入、过载安装或运输过程中的碰撞导致，会影响轴承的旋转精度；

8. 变形：表面形状异常，由生产过程中温度控制不当、外部压力过大导致，会直接影响轴承与其他部件的配合精度，引发设备运行异常。

机器视觉检测原理

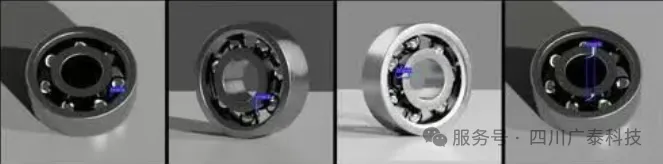

传统检测方式难以应对轴承缺陷检测的“细微化、快速化、多样化”需求，而机器视觉凭借“可视化、自动化、高精度”的优势，成为主流解决方案。其核心原理是通过工业相机捕捉轴承表面图像，经算法处理分析，精准识别缺陷的类型、位置和大小，整个过程无需人工干预，高效且稳定。具体来说，整套检测流程分为三个关键步骤：

1. 图像采集：针对轴承金属表面反光、曲面多、缺陷细微的特点，通过定制光源组合和多工位相机，捕捉清晰的轴承表面图像。比如用环形光源突出滚道边缘缺陷，用同轴光源抑制表面反光，多工位相机从不同角度拍摄，避免曲面遮挡导致的漏检。

2. 图像处理：通过智能算法对采集到的图像进行预处理（去噪、增强对比度）、特征提取，将缺陷区域与正常区域精准区分，排除反光、背景等干扰因素；

3. 缺陷判断与反馈：算法在极短时间内完成缺陷识别，判断轴承是否合格，同时将缺陷类型、位置等数据上传至MES系统，不合格品会被自动剔除，实现全流程自动化管控。

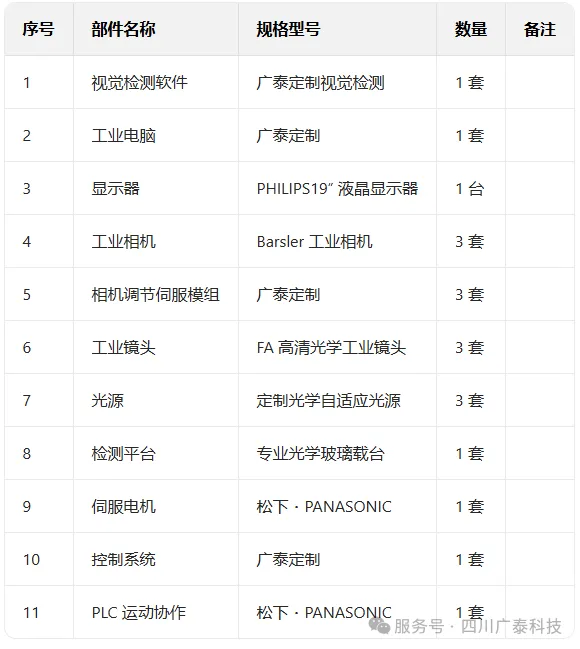

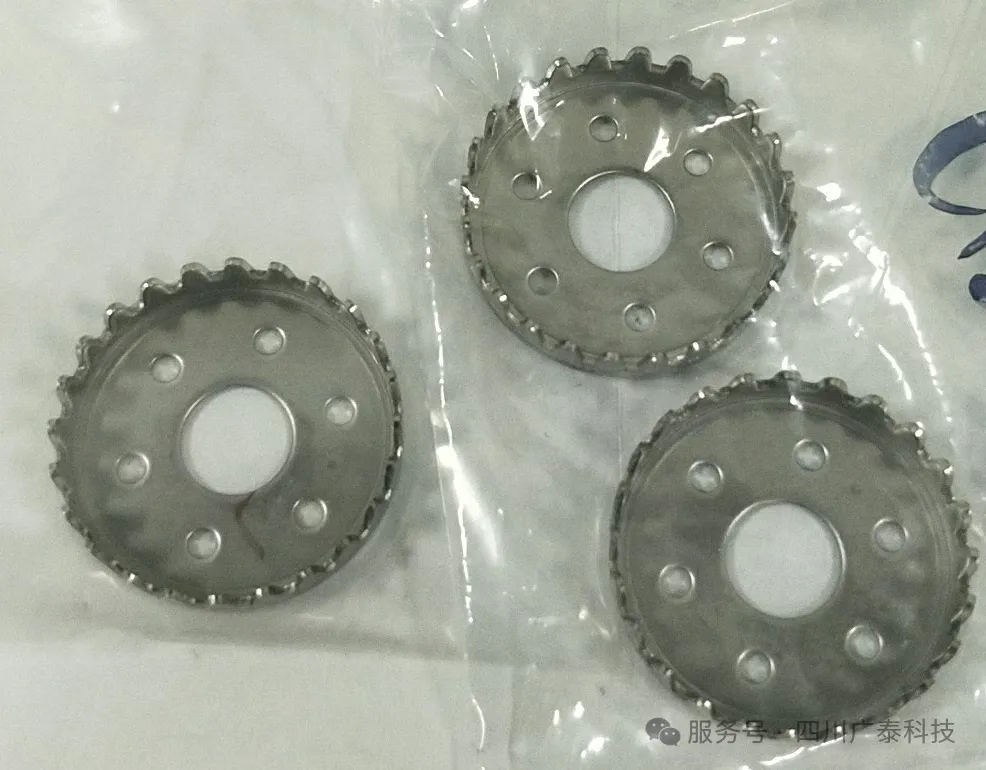

轴承视觉检测设备清单

打光样图与检测分析图解读

机器视觉检测的核心是“拍得清、分得准”，打光和成像效果直接决定检测精度，以下为典型场景的样图解读：

1. 打光样图：

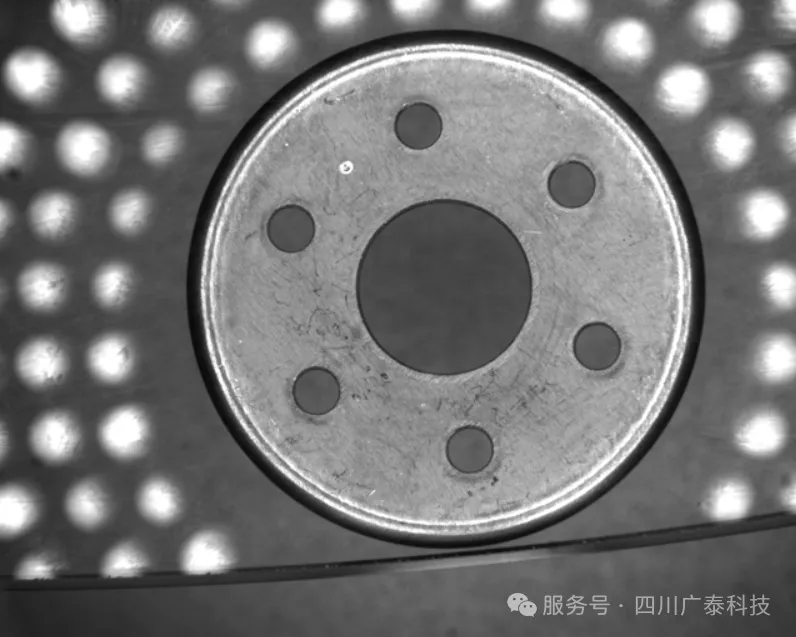

下列图为环形光源+同轴光源组合打光的样图，轴承表面反光被有效抑制，滚道边缘的细微划痕清晰可见，为后续检测奠定基础。

2. 检测分析图：

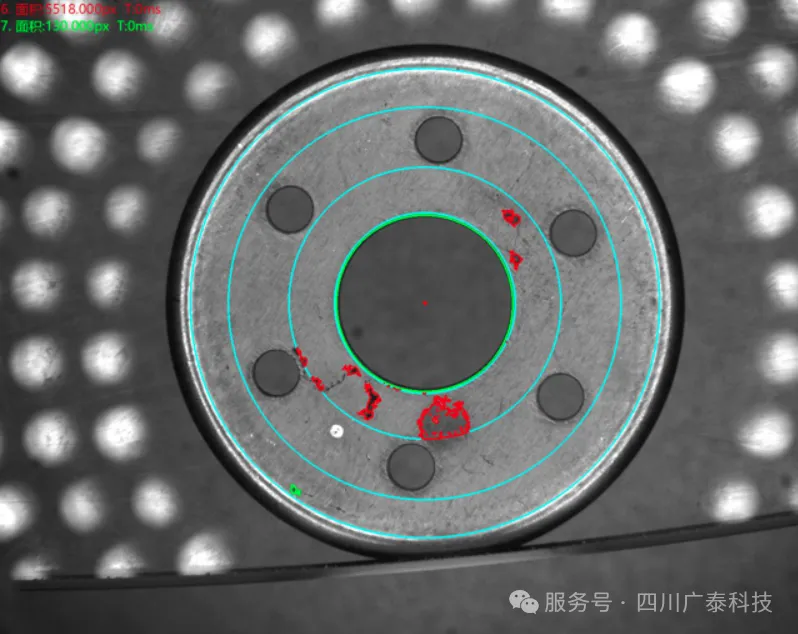

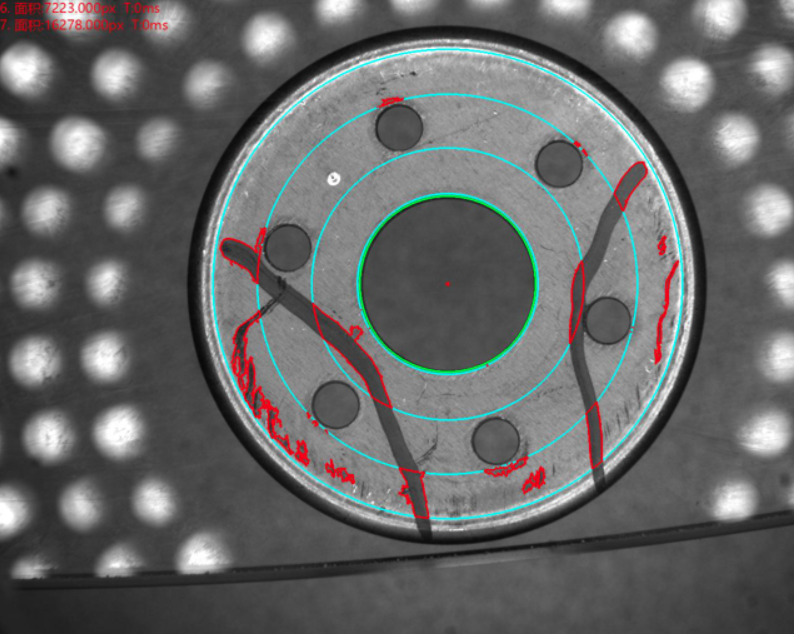

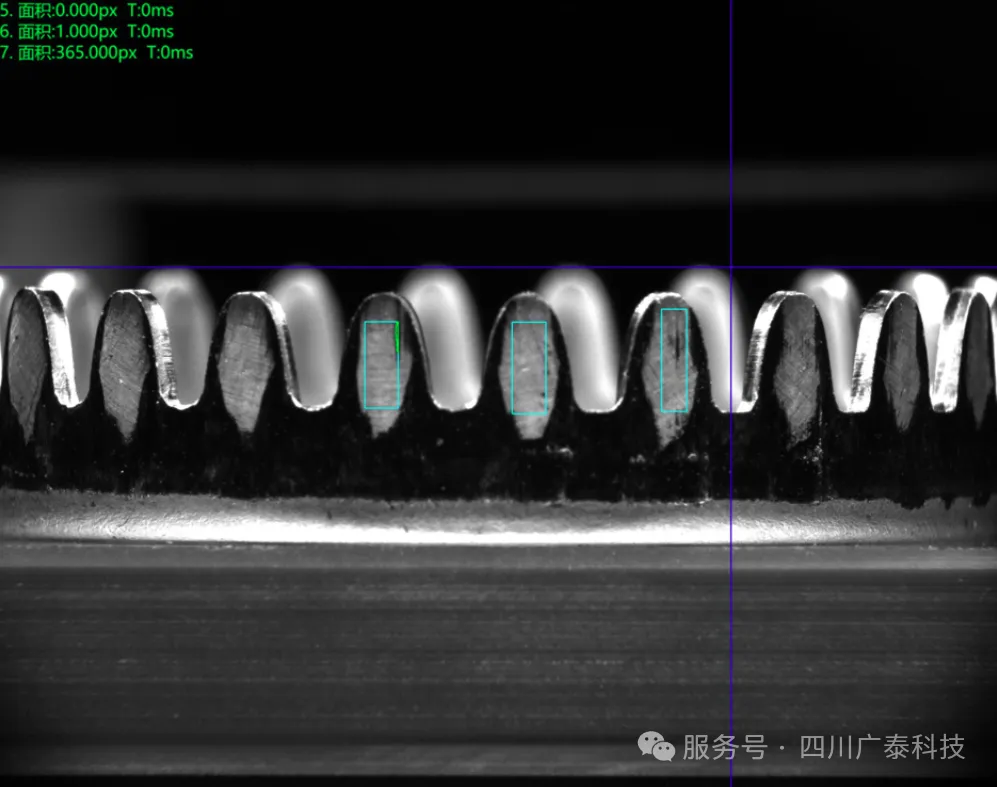

图中红色标记区域为识别出的缺陷（此处为点蚀缺陷），同时标注了缺陷的面积、位置坐标。通过分析图，工作人员可快速了解缺陷情况，算法也能基于此完成合格判断。

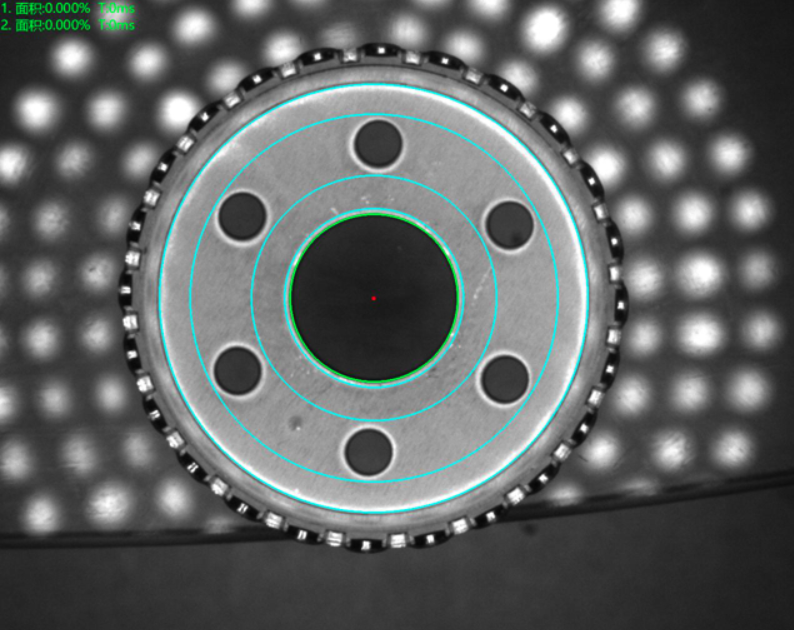

底部正光检测良品分析图：OK

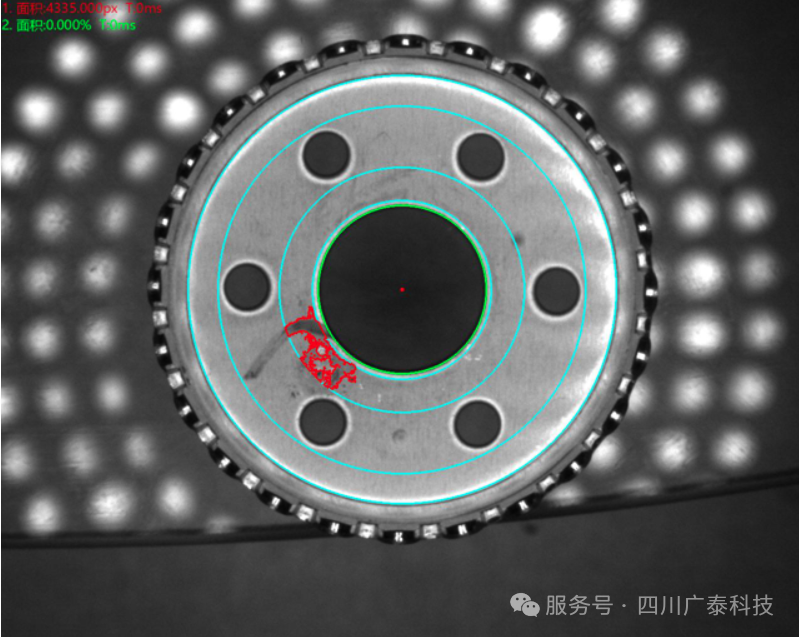

底部正光检测不良品分析图：NG 不良特征：表面划伤 分析结果：可检

底部正光检测不良品分析图：NG 不良特征： 表面划伤 分析结果：可检

顶部正光检测良品分析图：OK

顶部正光检测不良品分析图：NG 不良特征：压伤 分析结果：可检

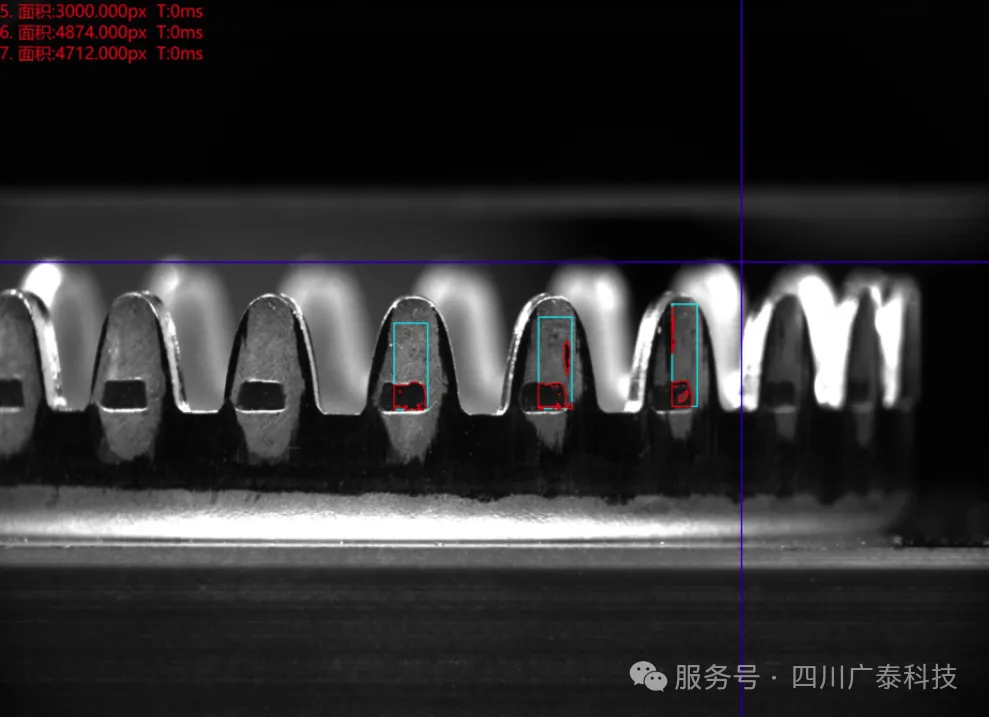

侧面正光检测良品分析图：OK

侧面正光检测不良品分析图：NG 不良特征：压伤 分析结果：可检

注：实际应用中，需根据轴承类型（深沟球轴承、圆锥滚子轴承等）调整检测参数、优化打光角度和相机布局。

机器视觉的核心优势与应用价值

综合来看，机器视觉在轴承缺陷检测中的应用，核心优势体现在三个方面：一是精度高，可识别0.01mm级别的细微缺陷，排除反光、背景等干扰，避免漏检、误判；二是效率快，单套轴承检测时间可控制在300ms内，匹配大批量生产节拍；三是全自动化，从上下料、检测到不合格品剔除、数据上传，全程无需人工干预，降低人工成本。

从应用价值来看，这套方案不仅能提升轴承产品质量，降低因缺陷导致的售后成本，还能通过数据追溯实现生产过程的精准管控。对于不同类型的轴承（如深沟球轴承、圆锥滚子轴承），只需调整检测参数、优化打光方案和相机布局，就能实现精准检测，可适配多品种、小批量的生产需求，具备极强的灵活性和适用性。随着工业自动化的推进，机器视觉检测将成为轴承生产企业实现智能化升级的必备环节。
