机器视觉下的绝缘子水泥断点检测方案

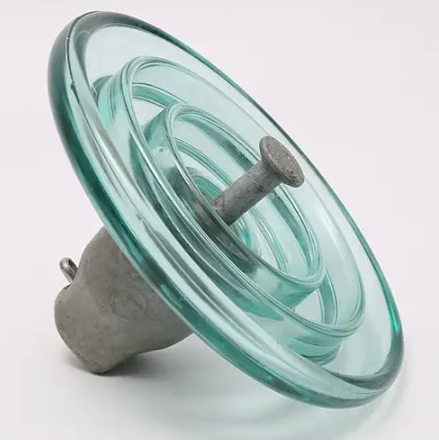

绝缘子作为电力系统中的关键部件，其水泥封装的完整性直接影响产品的绝缘性能和结构稳定性。四川广泰科技有限公司聚焦生产自动化和检测自动化领域，针对绝缘子水泥封装可能出现的断点问题，推出基于机器视觉技术的专项检测方案，旨在通过自动化、高精度检测手段，保障绝缘子产品质量。

核心检测任务：精准识别绝缘子产品上围绕一圈的水泥是否存在断点，水泥宽度为1 毫米。

检测效率要求：采用静止拍照方式，单次检测时间控制在1 秒以内。

产品适配范围：覆盖直径80-160 毫米的多种类绝缘子产品。

检测精度标准：实现0.15 毫米的检测精度，确保微小断点不遗漏。

本方案的自动化检测流程围绕“抓取 - 触发 - 识别 - 分拣 - 等待” 的闭环设计，具体如下：

上料环节：由机器人抓取绝缘子产品，精准放置到指定检测工位，确保产品位置一致性。

触发拍照：工位上的PLC（可编程逻辑控制器）检测到产品到位后，自动触发相机进行拍照。

视觉识别：视觉系统接收相机图像数据，通过预设算法对水泥圈断点进行识别分析，并快速输出合格/ 不合格的判定结果。

分拣处理：若检测结果异常，系统自动报警，同时机器人将不合格产品转移至异常工位；合格产品则进入下一工序。

循环检测：系统等待下一次拍照信号触发，相机持续对后续产品进行检测，实现连续自动化作业。

本方案采用AI 算法驱动的机器视觉检测技术，核心原理如下：

缺陷模型训练：通过采集大量绝缘子水泥断点样本图像，构建专属数据集，利用神经网络训练工具对断点区域的缺陷特征进行标准化训练，优化模型参数（如学习率0.0005、批次大小 32 等），提升模型对断点特征的识别能力。

图像采集与分析：采用2500 万像素相机采集产品图像，获取 200*200 毫米视野范围内的清晰图像数据，通过图像预处理、特征提取等步骤，精准定位水泥圈区域。

断点识别判定：训练完成的AI 模型对采集到的图像进行实时推理，对比水泥圈标准特征与实际图像特征，若存在超过设定阈值的断点缺陷，立即判定为不合格并输出信号。

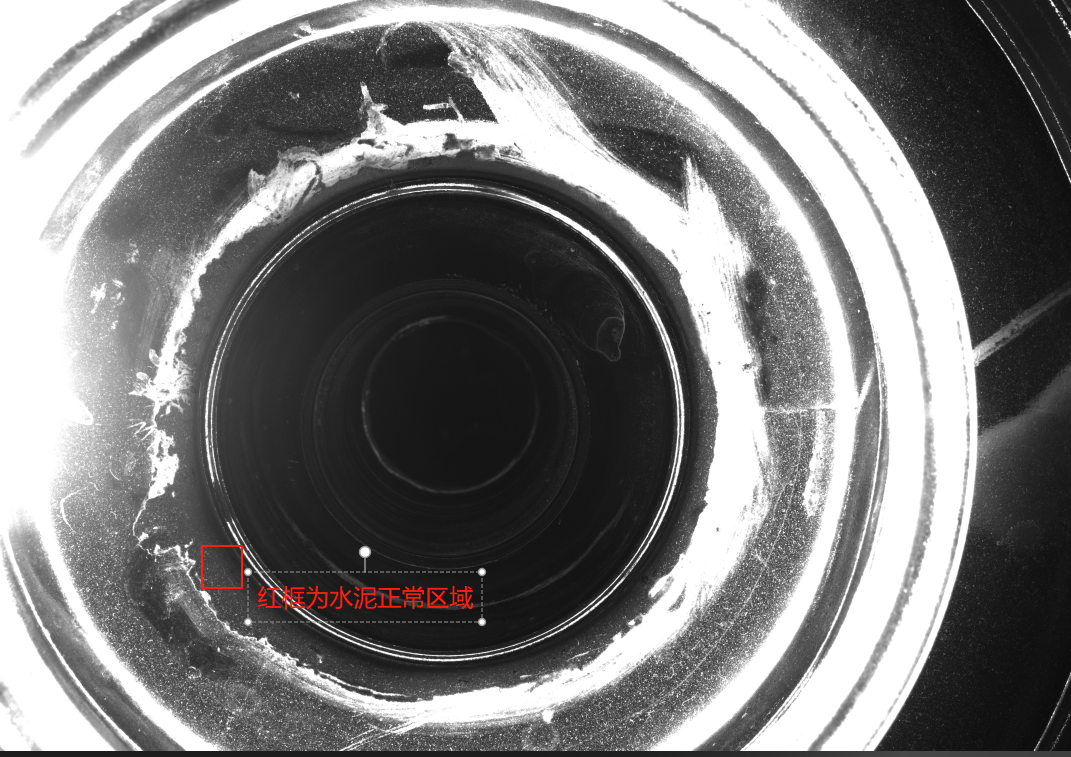

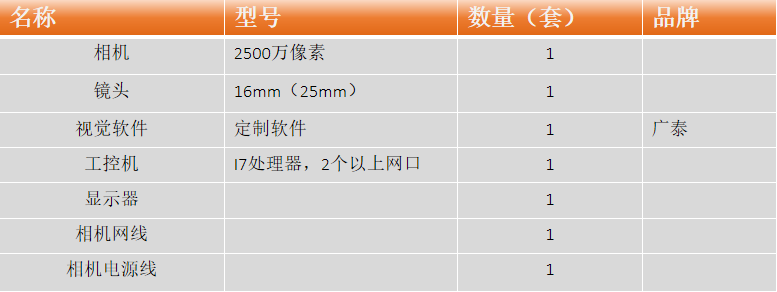

本方案的硬件与软件配置均围绕高精度、高稳定性检测需求选型，具体配置如下表所示：

安装核心要求

相机安装：相机固定在绝缘子产品正上方，安装高度控制在300-400 毫米，确保获取完整的 200*200 毫米视野范围。

光源安装：光源采用内置式安装，直接套在产品内部，通过均匀补光消除阴影，提升水泥圈与产品本体的对比度，保障图像特征清晰。

工位布局：检测工位需与机器人上下料路径精准匹配，确保产品移动到光源位置时可立即触发拍照，减少等待时间。

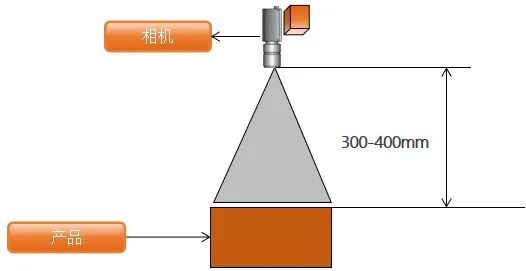

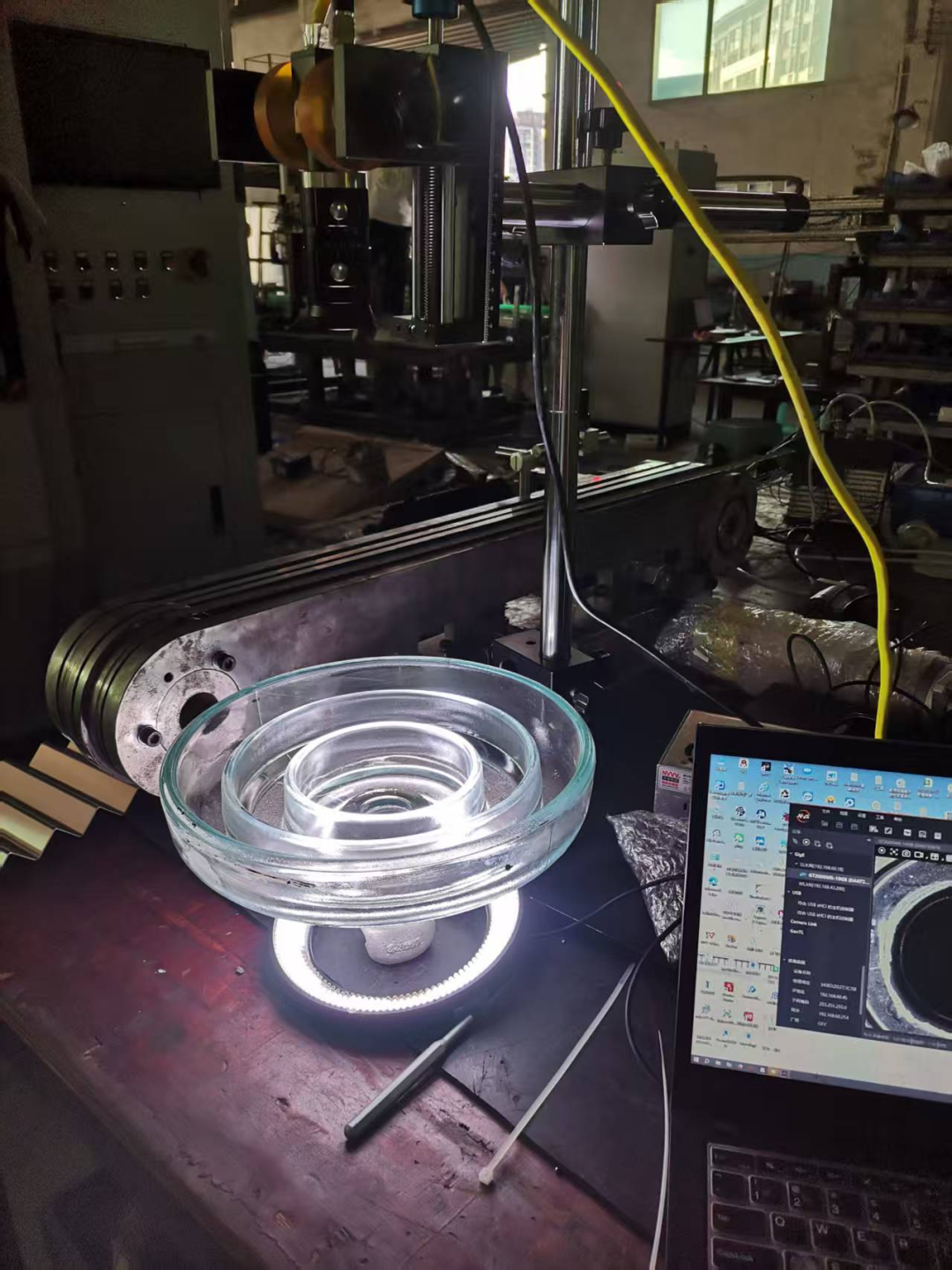

检测机构示意图
