环形平面无影光源在机器视觉中的应用

做机器视觉表面缺陷检测的同行都有同感：相机和算法是核心，但光源才是“眼睛”的关键。不少时候砸钱升级了设备，偏偏栽在打光上——细小划痕、微小气泡这些缺陷藏在光影里，检测精度怎么都上不去，特别闹心。

众多光源里，环形平面无影光源绝对是平面类产品检测的“多面手”。不像条形光挑角度，也不像背光只适合透明件，它360°均匀补光的特点，对付大部分平面产品的缺陷检测都游刃有余。今天就结合平时调试的实际场景，跟大家聊聊这款光源的用法，帮大家避开打光时的那些坑。

很多新手刚入行，都会觉得光源只要“把产品照亮就行”，其实这是个大误区。工业检测里，光源的核心作用是制造“缺陷和背景的反差”——让划痕露出阴影、气泡显成亮点，让缺陷主动“冒”出来。

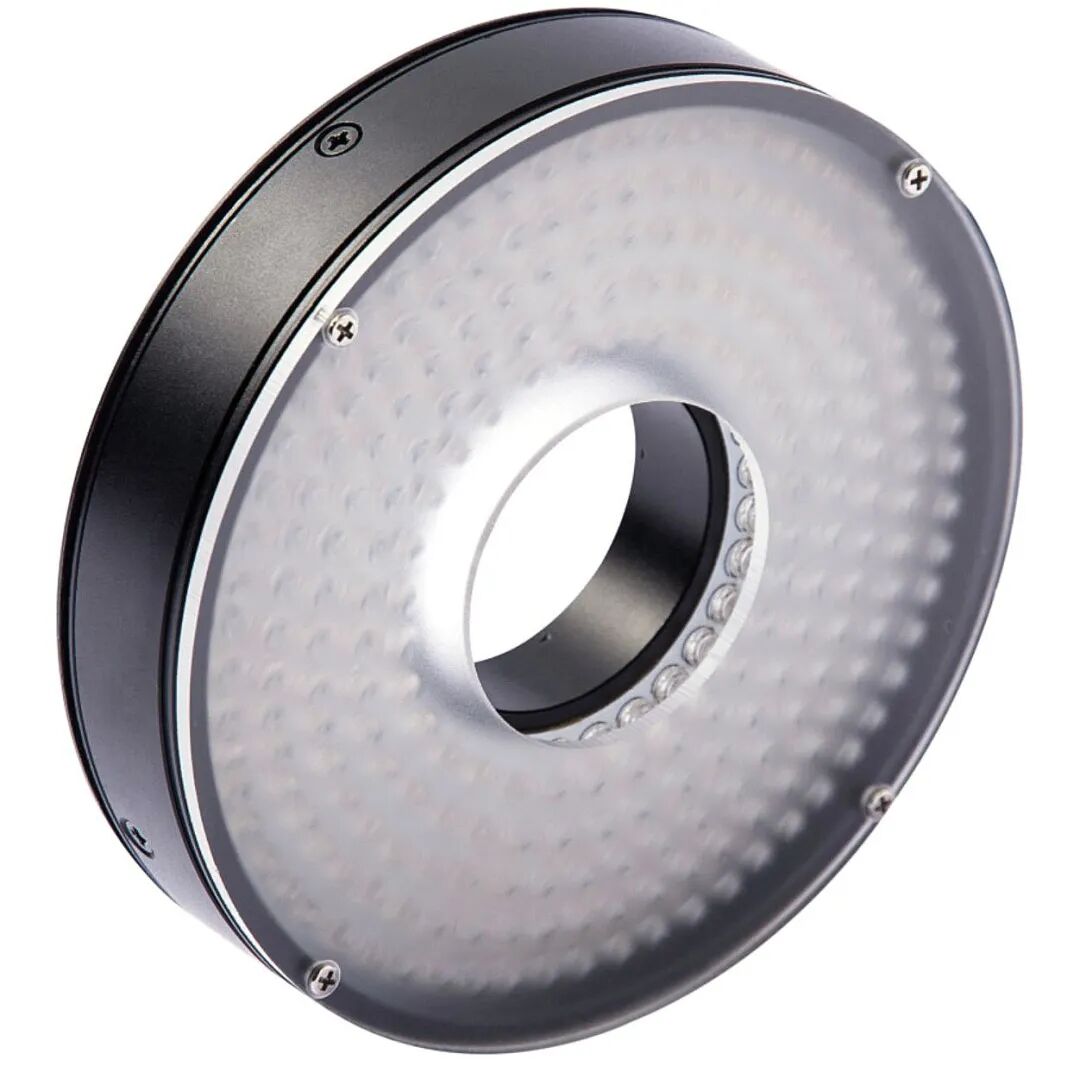

环形平面无影光源好用，关键就在结构设计：灯珠均匀排布在环状基板上，光线经过环形扩散板折射后，能360°无死角裹住待测物，形成柔和又均匀的平面光。这种光没有明显的方向感，既能压住表面反光，又能消除局部的明暗差，就像阴天的自然柔光一样，细微缺陷的轮廓一下子就清晰了。

而且好的环形平面无影光源，还会配散热板和增透膜，既能用得更久，又能减少光线浪费，避免光源发热影响检测精度，这点对长时间连续作业的车间来说特别实用。

环形平面无影光源也不是“万能的”，但在平面、低反光或者需要高精度检测的场景里，优势特别明显。分享几个平时用得最多的场景，大家可以直接参考。

电子元件表面缺陷检测

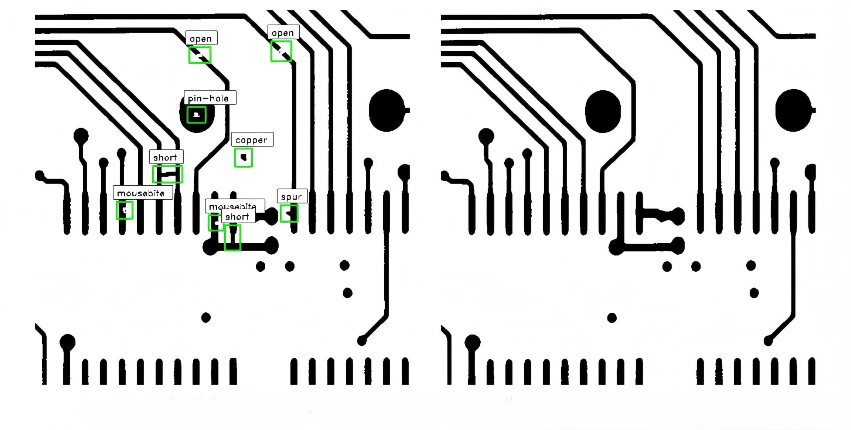

像手机玻璃盖板、PCB电路板、芯片封装这些小零件，表面缺陷往往就几微米，普通光源很容易因为光线不均漏检。用环形平面无影光源垂直照射，光线均匀盖满整个检测面，玻璃盖板的崩边、PCB板的线路断路、芯片的丝印模糊这些问题，都能清晰成像。

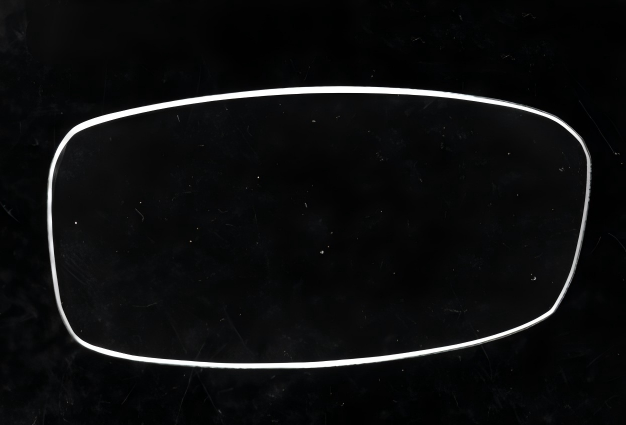

这里分享个小经验：检测深色PCB板时，选白色或蓝色光源，铜线路反光会更明显，断路的地方就显得暗，反差特别大；检测透明玻璃时，稍微调低一点光源角度，用暗场照明的思路，气泡会因为散射变成高亮的点，背景是暗的，哪怕0.05mm的小气泡都能找出来。

金属与塑料平面件检测

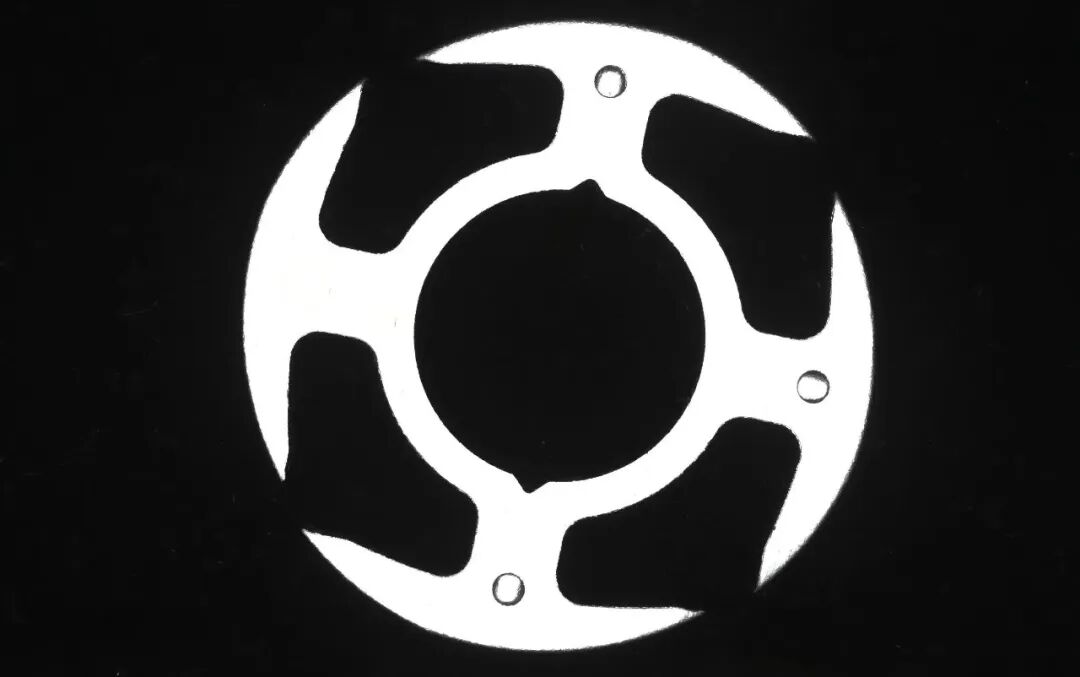

金属轴承、塑料齿轮、汽车零部件的平面区域，最让人头疼的就是反光强。普通光源一照，白茫茫一片，划痕、凹陷全看不见了。而环形平面无影光源的漫射柔光特性，能有效降低反光，让金属表面的细小划痕、塑料件的熔接痕和缩水痕都显出来。

比如检测汽车轮毂的平面区域，用高角度环形光从斜上方照，能增强轮毂边缘和缺陷的反差，不会有底部阴影干扰；检测注塑件的毛边时，用漫射环形光垂直照，毛边因为高度差产生的细微阴影会被放大，合格和不合格的一眼就能分清。

透明/半透明件检测

检测平板玻璃、塑料薄膜、口服液瓶这类透明产品，单靠环形平面无影光源效果一般，这时候可以搭配背光用：背光负责穿透产品定基线，环形光从侧面辅助补光，增强液体和空气界面的反光，既能查出瓶身的气泡、杂质，又能精准判断液位高度。

之前帮客户调试口服液灌装检测线，用的就是这种组合光方案：环形光照亮瓶颈部位，微小气泡都能看得清清楚楚，避免了因为气泡误判容量的问题，检测精度直接从95%提到了99.8%，客户反馈特别好。

选对光源只是第一步，打光的细节没做好，再好的光源也白搭。分享3个实操性强的技巧，新手也能快速上手。

打光角度需适配调整

很多人以为环形光只能垂直照，其实不是这样的：想凸显崩边、毛边这种边缘缺陷，就用低角度掠射，让缺陷产生明显的阴影；想检测丝印、杂质这种内部细节，就用高角度垂直照，保证照明均匀；检测透明件的时候，搭配45°侧光，能增强缺陷和背景的反差。

合理控制光源亮度

这是最容易踩的坑！很多人觉得亮度越高越好，其实不然——亮度调到最大，反而会让产品过曝，缺陷全被白茫茫的光线盖住了。正确的做法是从低亮度慢慢调，直到缺陷看得清楚、背景不刺眼就行，建议留10%的亮度冗余，防止环境光波动影响检测效果。

光源与待测物之间的距离

光源离产品太近，会出现中心过亮、边缘偏暗的情况；太远又会亮度不够。一般来说，环形平面无影光源和待测物保持5-15cm的距离最合适，另外要注意光源内径得比相机视野大10%，不然边缘区域会照不到。

环形平面无影光源应用注意事项

1. 忽略环境光的影响：车间里的日光灯、窗户透进来的强光，都会抵消环形光的效果，尤其是检测微小缺陷的时候，一定要加遮光罩，或者直接在暗箱里检测，这点千万别偷懒；

2. 用一种光源应对所有场景：环形平面无影光源适合平面产品，但检测汽车保险杠这种曲面、或者粗糙表面的时候，还是得用漫反射面光源，别硬套方案，不然只会白费功夫。

其实机器视觉打光没那么复杂，核心就是“摸透缺陷特性，匹配好光源参数”。环形平面无影光源作为平面检测的“主力”，只要把角度、亮度、距离这三个关键把控好，就能解决大部分表面缺陷检测的问题。

如果大家在实际调试中，遇到过特殊场景的打光难题，比如检测超高反光的金属件、超小尺寸的半导体零件，欢迎在评论区留言，咱们一起交流解决办法～
