基于机器视觉的高速钢带检测发表时间：2026-01-26 09:20
在汽车制造行业，钢带作为刹车管道、燃油系统等核心部件的关键原材料，其品质直接决定整车安全性能。哪怕是1mm 的微小孔洞，都可能引发严重的安全隐患。某汽车零部件制造商面临着高速生产线带来的检测难题，其钢带生产速度高达 95m/min（1580mm/s），传统检测方案已无法满足严苛的品控需求，基于机器视觉技术的 Teledyne DALSA AxCIS 接触式线阵图像传感器检测系统应运而生，成功破解行业痛点。
项目背景与检测痛点 该企业的钢带生产线运行速度快，传统基于普通相机的检测方案存在诸多弊端：检测设备需安装在距离钢带约3 米的位置，不仅校准流程复杂，还极易受到生产环境中震动、对位偏差以及光照变化的影响，导致检测过程中误检、漏检现象频发，难以精准识别≥1mm 的微小孔洞缺陷。为保障产品交付质量，企业迫切需要一套操作简便、稳定性高、维护成本低，且能实现实时精准检测的高速检测系统。

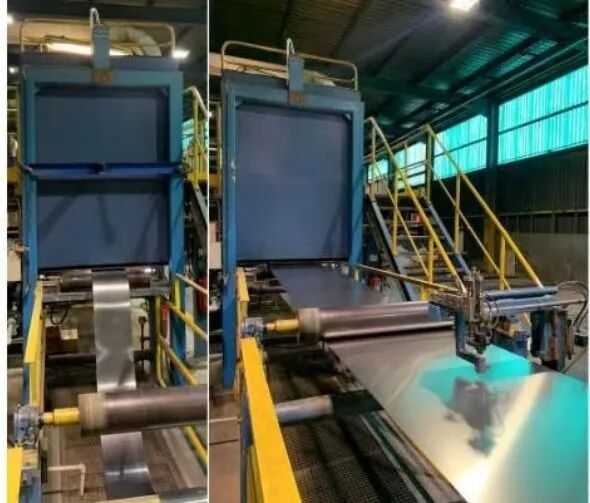

钢带以约 95 m/min 的速度高速移动 检测系统需在此速度下抓取微小缺陷

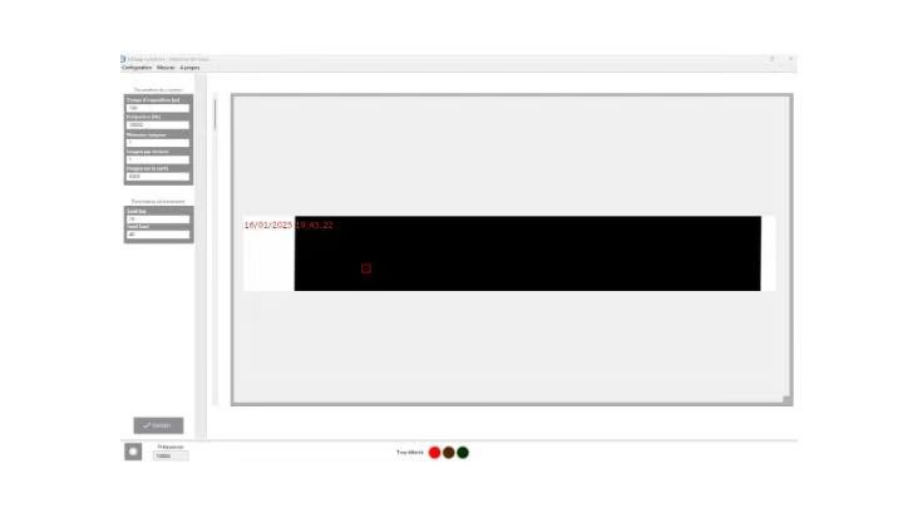

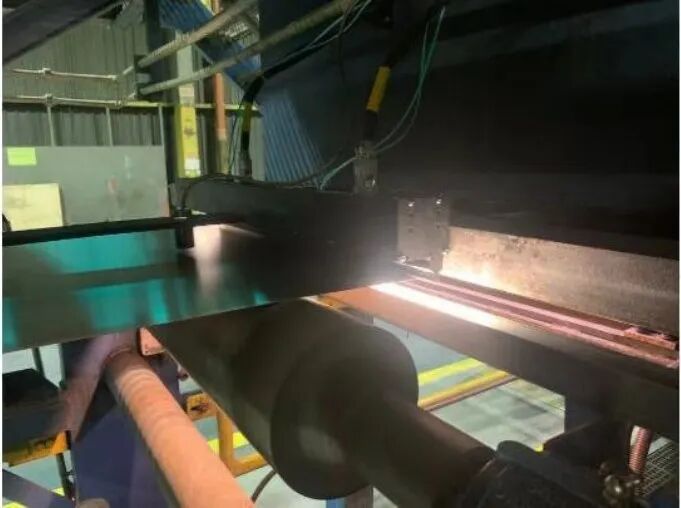

图像传感器与背光组合的安装结构示意图 机器视觉检测系统解决方案 核心硬件选型：AxCIS 接触式线阵图像传感器 经过对多种视觉技术的全面评估，系统集成商最终 选定Teledyne DALSA AxCIS 接触式线阵图像传感器作为核心检测设备。该传感器原本为印刷与电池行业设计，其卓越性能可完美适配金属材料微缺陷检测需求，核心优势如下： 超高分辨率：行进方向分辨率达0.15mm，宽度方向分辨率达 0.022mm，能够轻松捕捉钢带上的微小孔洞与边缘细微变化； 高采集频率：最高可达120kHz，项目中配置为 10kHz，完全满足 95m/min 的高速钢带检测需求； 安装便捷：接触式成像架构大幅减少光学变形，无需复杂标定流程，紧凑的设计也便于系统集成； 高效数据传输：搭配Xtium2 CLHS 采集卡，实现高速、低延迟的数据传输，进一步简化系统架构。 同时，系统采用背光照明方案，通过LED 灯带从钢带底部提供均匀光源，让钢带上的孔洞边缘更加突出，为后续图像分析提供清晰的成像基础，有效提升检测可靠性。 智能软件系统开发 为匹配硬件性能并实现精准检测，开发团队量身打造了定制化检测软件，具备以下核心功能： 自动化运行：支持自动启动与持续监控，无需人工干预即可完成全流程检测； 高速数据处理：采用图像高速缓存与实时分析技术，确保在钢带高速移动状态下不遗漏任何检测数据； 缺陷可视化标记：通过红框直观标注缺陷位置，方便工作人员快速定位问题； 数据存档追溯：可实现长达6 个月的历史数据存档，清晰记录最新检测到的多组孔洞信息，为质量追溯提供有力支持。
项目实施效果 新的机器视觉检测系统在测试与实际运行中表现优异：成功实现零漏检目标，同时保持极低的误报率，彻底解决了传统检测方案的痛点问题。系统上线后已稳定运行数月，不仅显著提升了产品质量与检测效率，还增强了生产线的质量追溯能力，获得企业高度认可。随后，客户额外订购了第二套AxCIS 传感器作为备用，充分体现了对该机器视觉解决方案可靠性的信任。 应用延伸与价值 凭借高分辨率、高采集频率和高稳定性的核心优势，AxCIS 接触式线阵图像传感器的应用已从传统印刷与电池行业，成功延伸至金属材料、材料缺陷检测等更多工业场景。此次在高速钢带检测中的成功应用，证明了机器视觉技术在制造业质量控制中的核心价值 —— 为企业提供灵活且具成本效益的解决方案，助力企业提升生产效率与质量管理水平。在制造业对高速、稳定、易集成检测方案需求日益迫切的当下，该机器视觉检测方案为同类金属材料检测项目提供了可借鉴的实践范例。
