一文看懂半导体产业链：从沙子到芯片的神奇之旅

半导体

你口袋里的手机、办公桌上的电脑、路上跑的智能汽车，核心都离不开半导体芯片。这个被称为“工业粮食” 的关键部件，从原材料到最终产品，背后藏着一条复杂且精密的产业链。今天就用通俗的语言，带你解锁半导体的全流程奥秘。

半导体产业链就像一座精密的工厂，从上到下分为上游支撑、中游制造、下游应用三大环节，每个环节环环相扣，缺一不可。

上游支撑：相当于“生产工具和原材料”，包括半导体设备、半导体材料和 EDA 软件。没有这些 “基础装备”，芯片生产就是空中楼阁。

中游制造：核心是“芯片加工”，涵盖芯片设计、晶圆制造、封装测试三大步骤，是把原材料变成合格芯片的核心环节。S

下游应用：芯片的“最终归宿”，从通信、计算机、消费电子，到汽车电子、物联网、新能源等，几乎所有高科技领域都离不开它。

上游是半导体产业的“基石”，技术壁垒高，直接决定芯片的质量和性能。

1、半导体生产设备

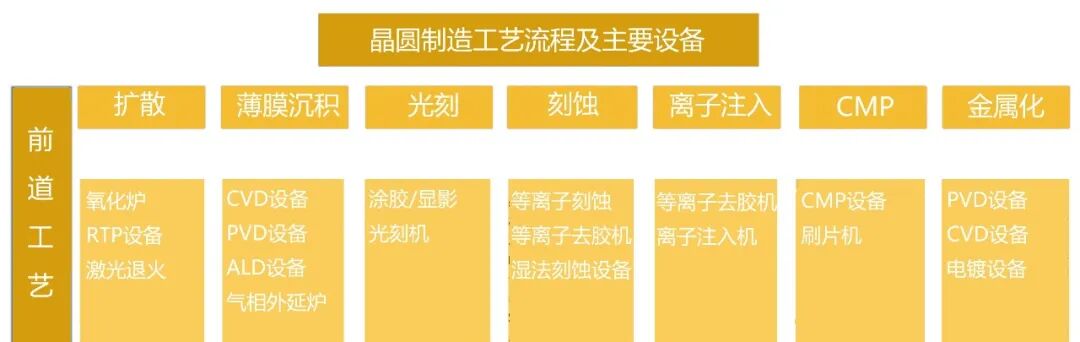

芯片生产需要上百种设备，其中光刻、刻蚀、薄膜沉积是最核心的三类，占设备投资的60% 左右。

光刻机被称为“半导体工业皇冠上的明珠”，荷兰 ASML 是全球龙头，其高端 EUV 光刻机是先进制程芯片的必备设备；

刻蚀机负责“雕刻” 芯片电路，等离子刻蚀和湿法刻蚀设备各司其职；

薄膜沉积设备则像“喷漆工”，通过 CVD、PVD 等技术在硅片上形成精密薄膜。整个晶圆制造设备的市场规模，占了集成电路设备总市场的 80% 以上，可见其重要性。

2、 半导体的生产材料

半导体材料种类繁多，每种工艺都需要配套材料，主要分为制造材料和封装材料两大类。

制造材料中，硅片是绝对核心，95% 的芯片都用硅基材料，而且正朝着大尺寸方向发展；

光刻胶相当于“感光底片”，负责将电路图形转移到硅片上，分辨率越高，芯片性能越强；

电子特气、溅射靶材、高纯试剂等材料，都要满足高纯度、高精度的要求，一点点杂质就可能导致芯片报废。2024 年全球半导体材料市场规模达 675 亿美元，其中硅片占晶圆制造材料的 35%，是当之无愧的 “材料之王”。

3、EDA 软件/IP

EDA 是电子设计自动化的简称，相当于芯片设计师的 “CAD 软件”。从电路设计、性能分析到最终出图，都离不开 EDA 工具的支持。目前全球 EDA 市场被 Synopsys、Cadence、Siemens EDA 三大巨头垄断，合计占据 74% 的份额，国内龙头华大九天全球份额仅约 1%，这也是我国半导体产业的 “卡脖子” 环节之一。

中游是芯片的“诞生地”，经历设计、制造、封装测试三大步骤，每一步都考验着工业实力。

1、 芯片设计

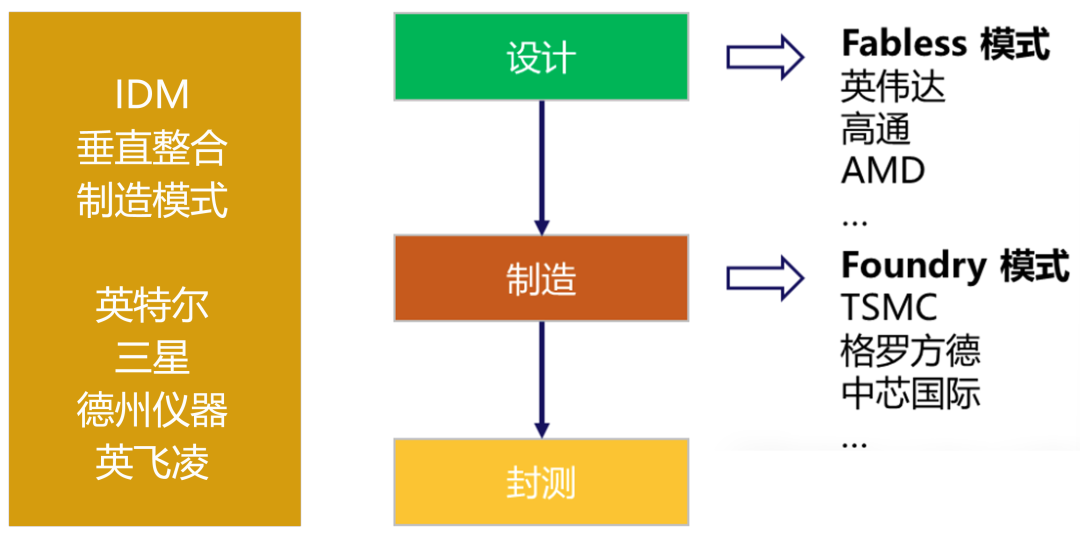

这一步不生产实体，而是根据应用需求设计芯片的电路布局。分为IDM、Fabless、Foundry 三种模式：

IDM 模式：英特尔、三星等企业 “一条龙服务”，从设计、制造到封装测试全包揽；

Fabless 模式：英伟达、高通等企业只做设计，把制造环节外包；

Foundry 模式：台积电、中芯国际等代工厂，专门承接芯片制造业务，台积电凭借先进制程占据全球 56% 的代工市场。

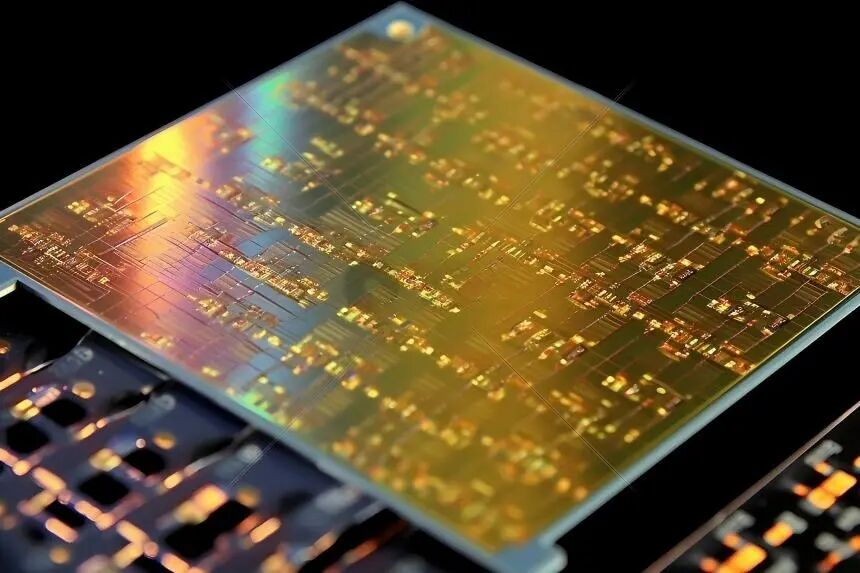

2、晶圆制造

这是半导体制造中最复杂的环节，一张硅片要经过清洗、氧化、光刻、刻蚀、离子注入等上百道工序，循环往复数千次才能完成。制程工艺是晶圆制造的核心竞争力，目前最先进的制程已达到3nm，台积电、三星在这一领域处于领先地位。建设一座晶圆厂需要数百亿的投资，技术升级速度还得跟上摩尔定律，门槛极高。

3、封装测试

封装测试是芯片出厂前的最后一步：封装负责给芯片加上保护壳，起到固定、散热、连接的作用；测试则是筛选出合格产品，确保芯片性能达标。虽然封装测试的技术壁垒相对较低，但却是芯片可靠性的重要保障，日月光等企业是全球封测领域的佼佼者。

半导体的应用场景早已渗透到生活的方方面面。2024年数据显示，通信和计算机领域占半导体需求的 60% 以上，是传统核心市场。而随着 AI 技术崛起和智能驾驶普及，数据中心和汽车电子正成为新的增长引擎。从手机芯片到汽车自动驾驶芯片，从物联网传感器到工业控制芯片，半导体正在悄悄改变着世界。

2024 年全球半导体销售额达到 6276 亿美元，较 2023 年增长 19.1%，行业复苏态势明显。这条产业链中，设备和设计环节毛利率高达 60%，技术壁垒最高；材料和晶圆制造紧随其后；封测环节门槛较低，毛利率相对平稳。从沙子提炼硅，到通过上百道工序制成芯片，半导体产业凝聚了人类最顶尖的工业智慧。虽然目前部分核心环节仍被海外企业垄断，但随着国内企业的不断突破，相信未来我们会在这条关键产业链上拥有更多话语权。
