立库系统安全升级及改造案例分享（2）

在案例中可以看到该立库系统设有No.1-No.6共6组货架以及1号~3号共3台堆垛机，操作人员从输送机左右两侧进入堆垛机区域，或是跨越相邻巷道时，都将存在机械风险，经过现场的风险评估，我们给客户推荐了相应的安全整改方案，有效消除安全隐患，为安全生产提供可靠的防护措施。

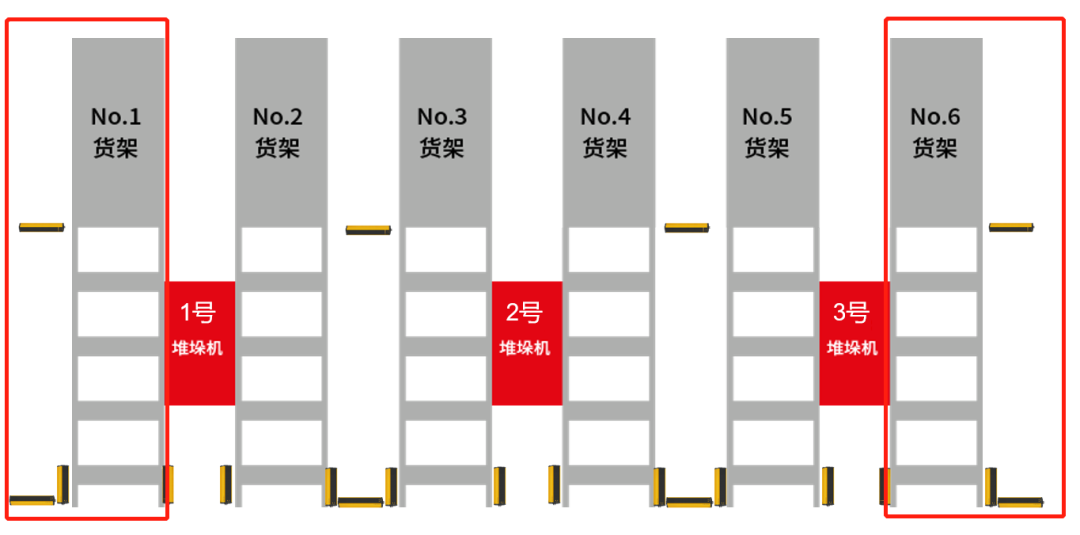

解决方案：

• 在No.1货架(左侧)增加保护高度900mm的手保护光幕，防止人员误闯货架平台，造成叉盘碰撞风险；

• 在No.6货架(右侧)增加保护高度900mm的手保护光幕，防止人员误闯货架平台，造成叉盘碰撞风险；

• 使用复位按钮复位光幕功能，与安全门复位为同一按钮。

改造前：

改造后：

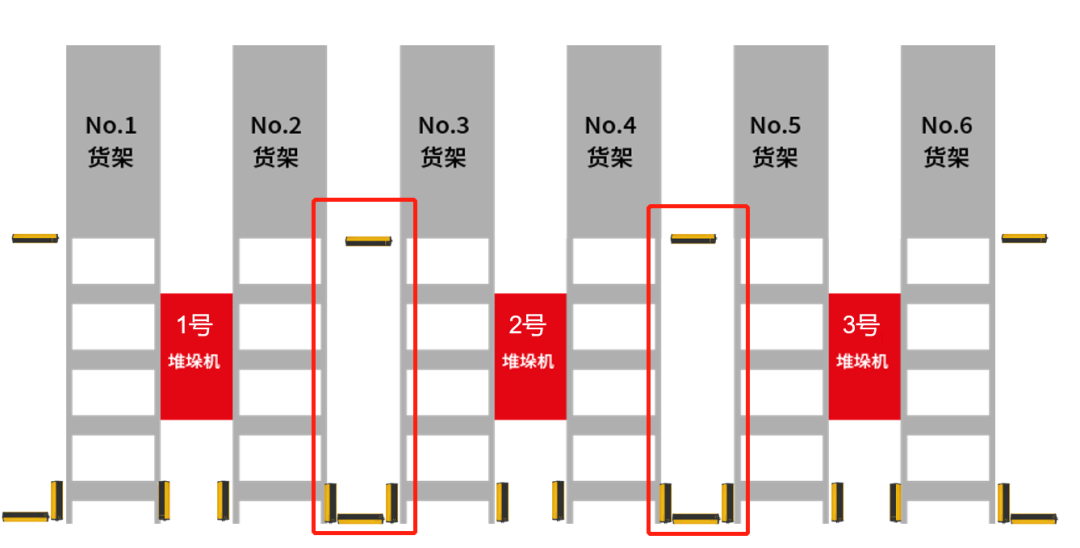

解决方案：

• 在No.2货架右侧和No.3货架左侧之间，增加保护高度600mm的手保护光幕，防止人员跨越货架；

• 使用复位按钮复位光幕功能，与安全门复位为同一按钮，如触发，需按1号堆垛机复位1号堆垛机区域，2号堆垛机复位2号堆垛机区域；

• 在No.4货架右侧和No.5货架左侧之间也需要增加同样的安全光幕功能。

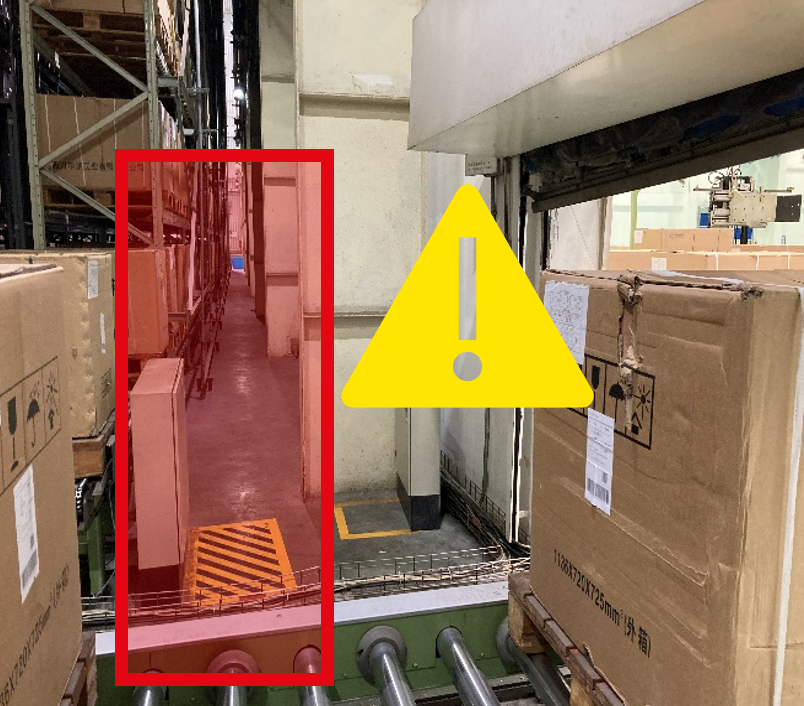

改造前：

改造后：

解决方案：

• 入库区入口的辊道走廊，增加4对保护高度600mm，分辨率30mm的安全光幕，防止人员通过辊道时被物料撞击；

• 使用复位按钮复位光幕功能，灯闪烁即光幕被触发；

• 增加带蜂鸣器黄色塔灯，显示光幕触发状态。

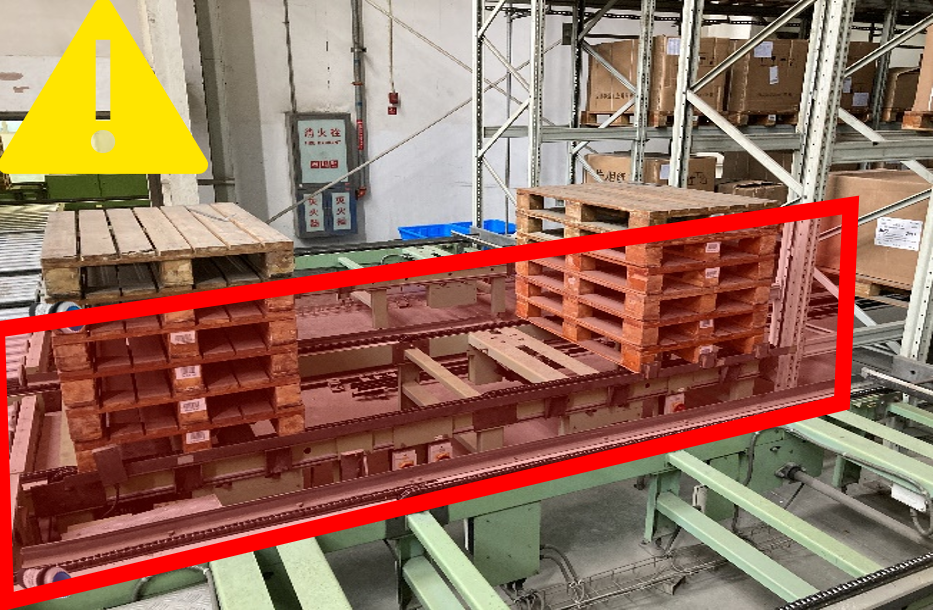

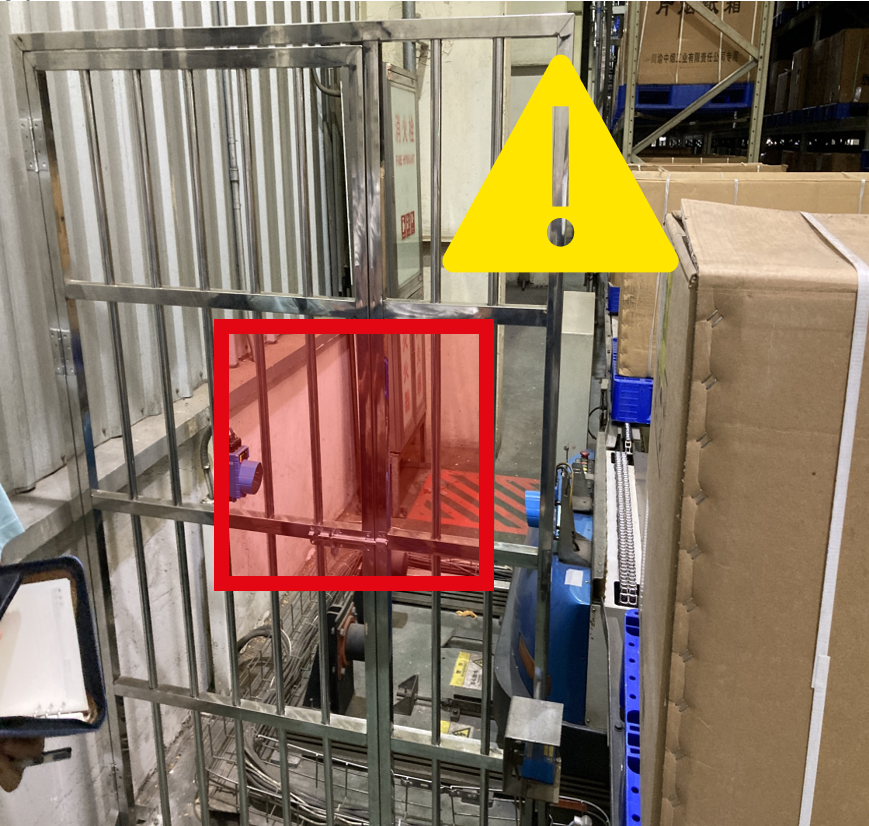

改造前：

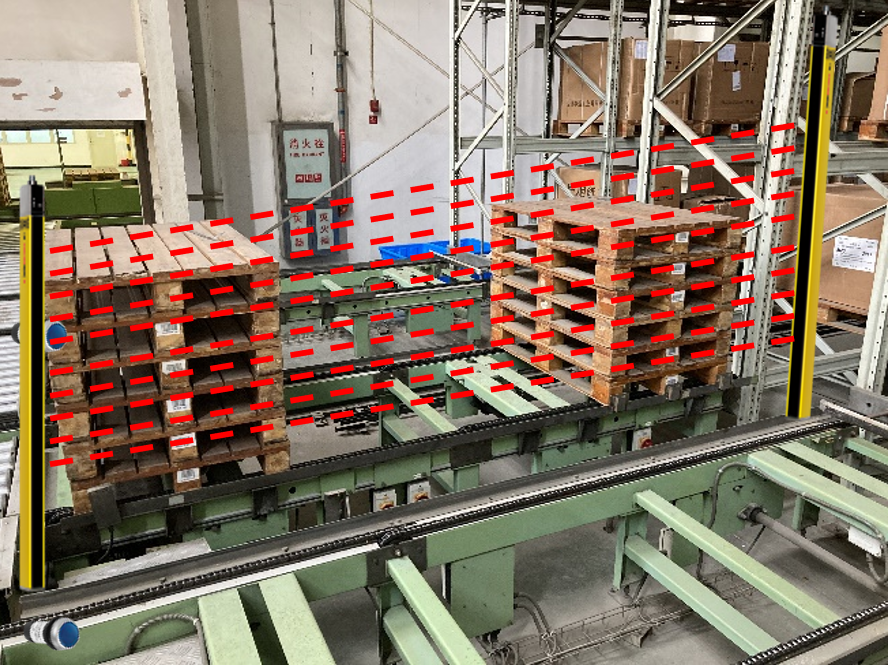

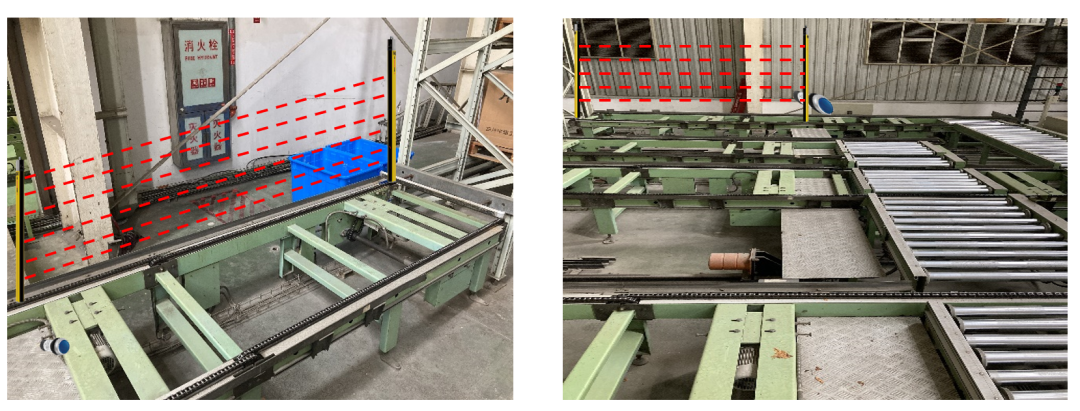

改造后：

解决方案：

• 更换此处安全门，黄色烤漆门高度2200mm，网格40*40mm；

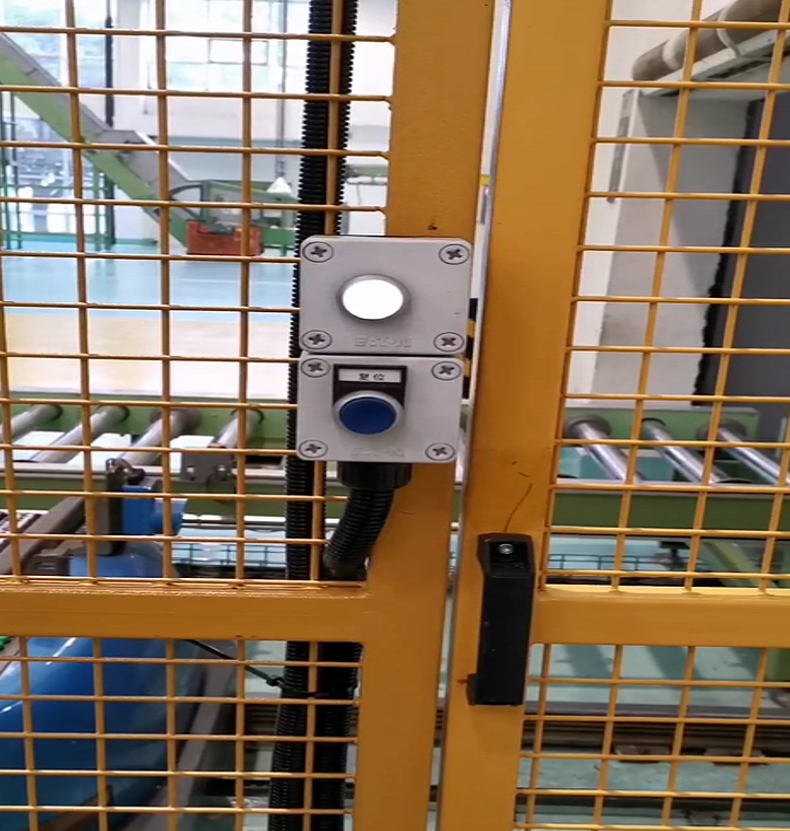

• 增加带锁定的安全门开关，按钮盒、解锁锁定按钮、解锁按钮指示灯。


改造前：

改造后：

解决方案：

• 增加跨梯便于人员维修和操作；

• 在跨梯底部增加防护围栏，在电箱和轨道车轨道之间，防止人员从该位置穿越输送线；

• 防护门一侧用铰链固定，一侧用快拆螺丝固定；

• 螺丝固定在围栏上，避免遗失。

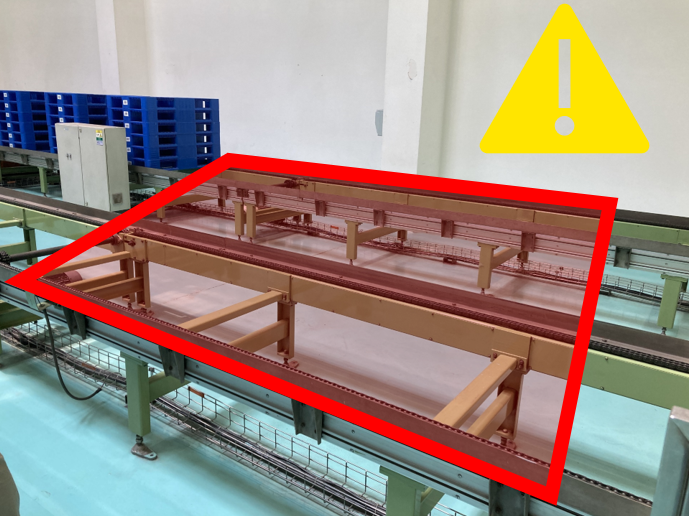

改造前：

改造后：

解决方案：

• 增加跨梯便于人员维修和操作。

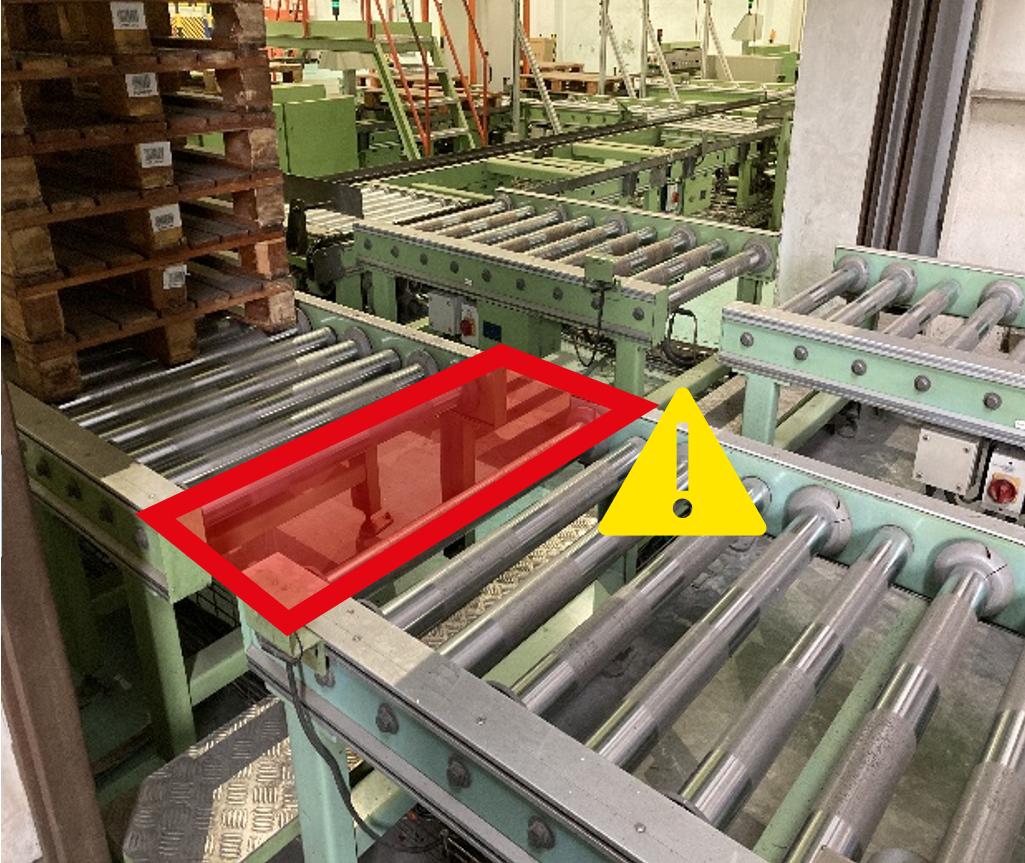

改造前：

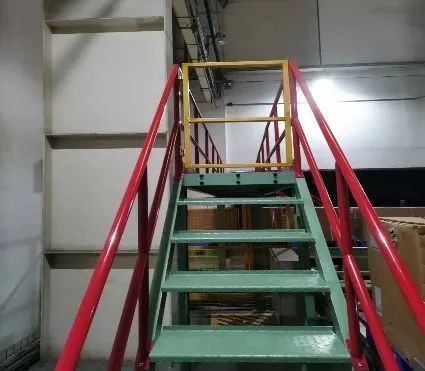

改造后：
