劳易测 ODT 3C传感器:全新二合一解决方案

发表时间:2022-11-21 09:20


在工业中有许多生产、装配过程,不仅需要确定某个物体的存在,而且还要确定它在输送带上的具体位置,以及与机器的距离。过去系统操作人员需要通过使用多个传感器来解决,现借助劳易测全新ODT 3C传感器,只需一部设备即可完成。该创新传感器可以将开关和测量信息同时传输至机器控制系统,从而构建出经济高效的二合一解决方案。

灵活便捷,一部传感器即可

ODT 3C可通过IO-Link接口传输测量值和各种诊断数据,包括温度值、警告和信号质量等数据。设备具有出色的黑白特性(150毫米时< ± 3毫米),可以通过示教按钮、线路或IO-Link轻松调节操作范围。全新劳易测传感器功能卓越、性能稳定。主动外部环境光抑制可防止故障开关,即使暴露在LED大厅照明系统的直射光线下也不例外。ODT 3C的LED指示灯从各个侧面清晰可见,从而让您能够快速读取设备的状态。每个设备都有两个独立的开关输出口,部分型号支持警告输出,有圆形小光斑(高精度)型号供选。因此,工厂操作人员能够在各应用中灵活选择使用ODT 3C设备。


劳易测全新ODT 3C传感器可以通过IO-Link接口将开关和测量信息同时传输至机器控制系统,从而构建出经济高效的二合一解决方案。


可以通过IO-Link接口以数字方式设置ODT 3C的操作范围,另外由于支持设备校准且在远距离(远程)测量时几乎不受反射影响,还可实现极高的精确度。


借助外部环境光抑制功能,劳易测ODT 3C传感器不会受到LED大厅照明系统的直射光线的影响。这可以防止开关错误并提高传感器的功能可靠性。



劳易测 ODT 3C应用案例

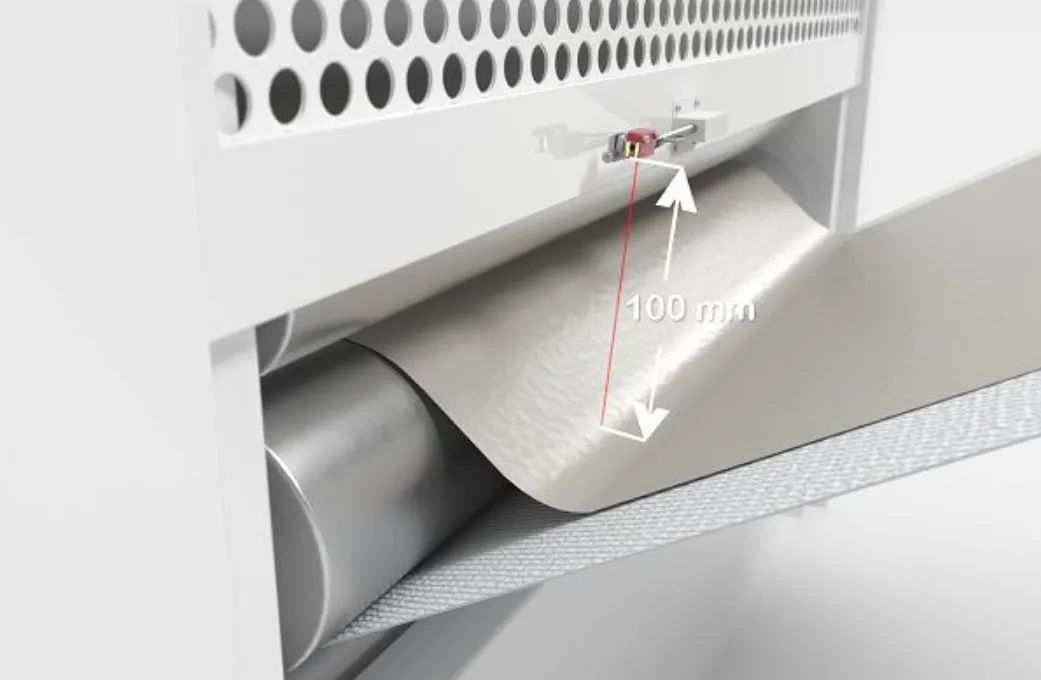

烘焙行业中的面团回路调节
应用要求:在食品工业中,面团需要在机器上擀开才能加工成烘焙食品。在过程中,面团需要在机器上被精确擀成所需厚度,传送到输送带上时需要保持其形状不变。通过传感器对该过程 进行监控,测量变量是面团和传感器之间的距离,必须在100-120mm之间。
解决方案:全新ODT 3C传感器安装面团回路上方的滚压机输出口处,因此从上方指向已由机器擀平的面团表面,从而向PLC发送所测距离值。检测目标是将面团表面与传感器的距离控制在100–120mm范围内。如果传感器检测到测量值在目标值范围之外,传送带电机会相应调整传送带速度。可通过IO-Link评估过程参数中的测量值。此外,还可通过IO-Link将诊断数据传输至控制器,实现工业4.0应用需求。

饮料/包装行业的堆垛定位

应用要求:在饮料行业中,通常灌装后的瓶子要在纸盒包装机中进行二次包装,捆装为一个包装件以供销售。按堆垛提供的纸箱坯料必须自动拆垛、分离,然后送入胶合和折箱过程。为了能够以最佳方式执行下一加工步骤,纸箱堆垛必须放置在传送带上的特定位置,然后调节到距侧面传感器的规定距离。
解决方案借助全新 ODT 3C,可以检查纸箱堆垛是否存在如图所示的粘贴边(开关量传感器功能),然后使用测量值(测量传感器功能)以定义的距离(例如 120 mm)连续定位在堆垛压板的边缘。

传送带上的质量监控和物体高度监控

应用要求:在食品工业中,产成品(例如巧克力板)应在传送带上逐个单独运送。为此,必须监控是否存在相互重叠的产品,重叠的产品不能用于后续加工(例如自动化包装)。

解决方案:全新 ODT3C 传感器安装在传送带上方,从上方监测产品。它检测物体(开关量传感器功能)并测量其高度(测量传感器功能)。从而确保了物体在传送带上正确放置,不会相互重叠,因此可用于下个包装过程。
