劳易测传感品在冲压产线中的应用

发表时间:2022-12-12 09:59
由大型钢辊(卷材)模制而成的部件,如汽车车身,需要经过多个生产加工步骤。无论是切割、冲压还是定型,不管工业环境恶劣还是条严苛,劳易测传感器都能伴随并提供可靠保护。
劳易测传感器产品线丰富,适合各行各业的应用,还可为客户特定的应用量身定制产品组合。电容式传感器和光电学传感器可监测产品的有无和产品的位置。识别系统可记录产品数据以确保后续的产品追踪。切割环节中,传感器可为回路控制和边缘控制提供必要的数据。

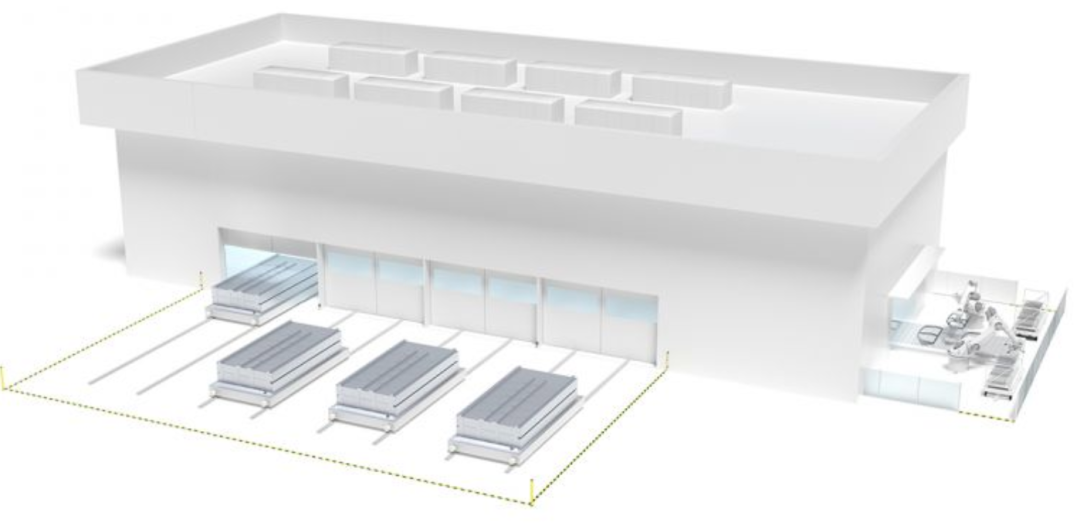

前厅访问防护




应用要求:更换冲压工具时,用龙门起重机将冲压工具带到前厅,并放置于冲压机中。在这个过程中整个前厅都是危险区域,因此前厅必须被监测,并禁止人员进入。
解决方案:多光束安全传感器MLD 500系列可提供经济、可靠的大面积区域防护。该产品发射-接收的工作范围可达70m,通常与镜柱搭配使用保护整个冲压前厅。


入口防护


应用要求:在加工件进入冲压工作区之前,需要确保入口无工作人员。货厢在进入时,要确保货厢周围无工作人员,以免有人员随货厢进入冲压工作区域。

解决方案:劳易测RSL400 安全雷达扫描仪具有可配置、可切换的保护区域,可对不同门前的相应区域进行防护。凭借其8.25平方米的工作范围和两个平行区域的独立保护功能,只需要一台RSL 400就可同时监控两个的入口,且彼此独立互不影响。


工具设备状态控制
应用要求:安装时由起重机通过穿梭车上固定位置的安装工具进行起吊。因此要在确保加工件位姿正确时进行自动锁定。
解决方案:劳易测立方体设计的感应传感器IS/ISS 244是产品线中适用范围最广的电感开关。它外形小巧紧凑,节省空间,可以快速安装。并且状态显示屏在侧面,方便查看,简化了调试和可视化状态。


监控堆料高度

应用要求:在生产运待过程中,要确保进料过程连续、稳定。如果最后一块物料被抓取,或者堆料高度下降到一个指定的数值,就要触发自动进料。
解决方案:劳易测丰富的开关传感器和测量传感器系列产品有带TOF(双向测距技术)功能的设备,具有更大的工作范围。其中HT 10开关传感器可以监测指定高度的堆料,以确保堆料高度不会降到指定高度以下;同时,ODS 10测量传感器用于确定堆料的实时高度。


取料机器臂的状态控制


应用要求:在冲压线末端,已经完成的模压金属部件被机器壁自动抓取并放置于运输车,运往下一加工点。为了控制抓取机械臂,需要识别输送辊道上是否有部件。
解决方案:劳易测多种开关传感器产品中,HT 25C系列外形紧凑,功能更多。不管部件表面反光、深色还是有纹路,都能被可靠识别。该系列有红光和红外光可供选择。


拖盘代码识别


应用要求:成品钣金片零部件被堆放在可移动托盘中便于运输,如使用自动索引车或AGV(自动导引车)将其运至组装车间进行下一步加工。为确保托盘上的零部件被正确使用,需要可靠读取拖架标签上的识别码。

解决方案:劳易测BCL 300i 读码传感器可在一定距离内扫描托盘上粘贴的标签,将读取的代码数据传输到PLC或物料流管理中心。如果标签位置差别较大,则需要使用集成振荡镜的型号设备。
