机器视觉在玻璃点胶中的应用案例

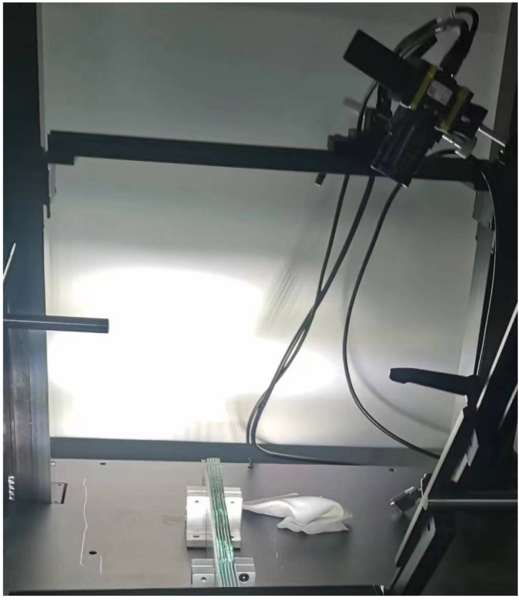

甲方现场工况为下图，玻璃片整齐放置于工装内检测，需识别玻璃片位置的缺口并快速自动精准点胶。

解决方案

一、有成熟的工控机及配套点胶软件。

二、快速识别出所有点胶点并让伺服精准定位。

三、运动控制卡4轴以上。

四、能适配高速压电阀。

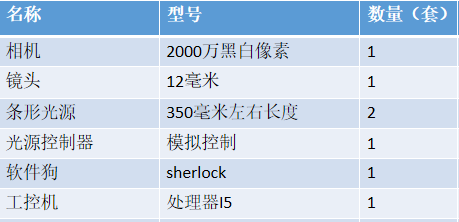

所需设备

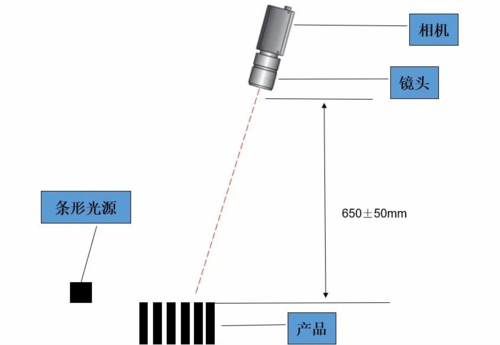

安装示意图

工作流程

相机镜头离产品距离为600到700毫米可调，相机安装倾向30度到45度可调，光源安装位置离产品距离150毫米。由于光源安装离产品高度较低，需要玻璃片露出部分比工装高。

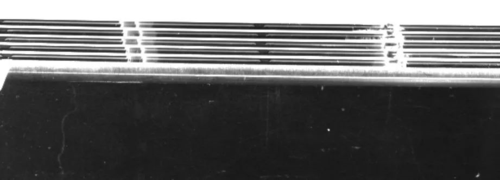

2000万像素拍照成像图片。

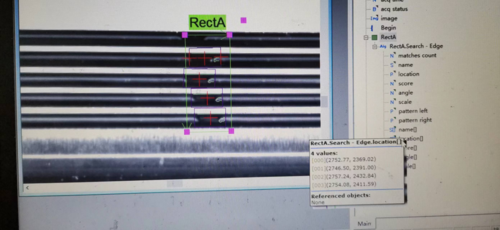

利用软件定位模板工具，对缺口进行识别，同时识别玻璃片的缺口坐标。

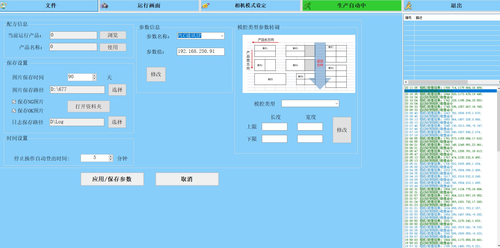

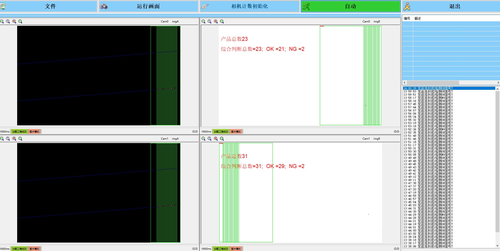

软件参数设置界面和软件操作界面可根据项目需求定制。
