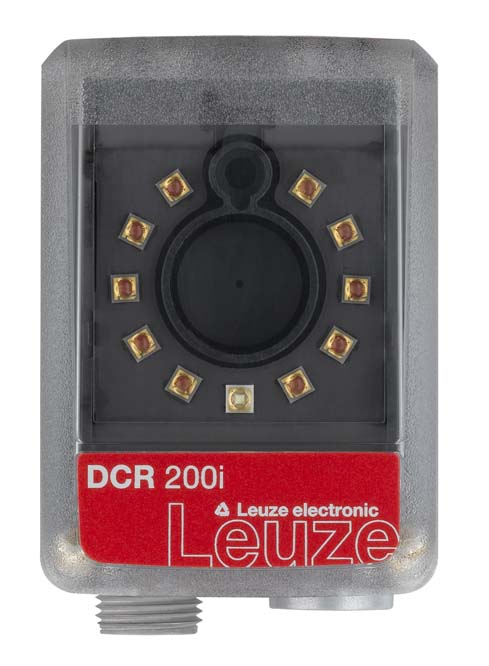

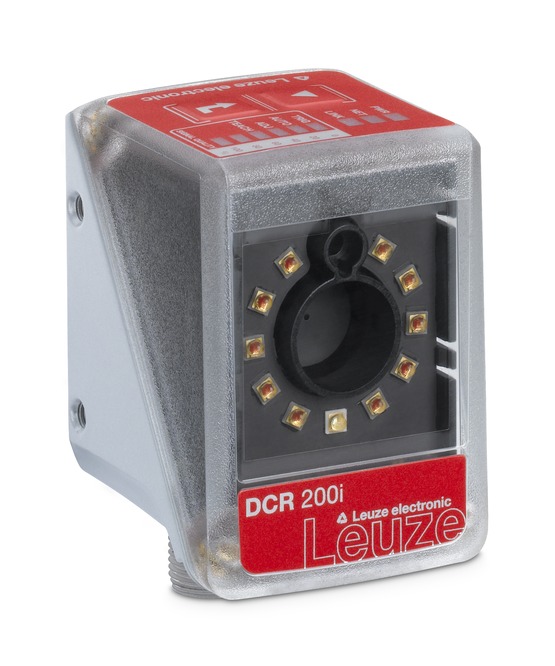

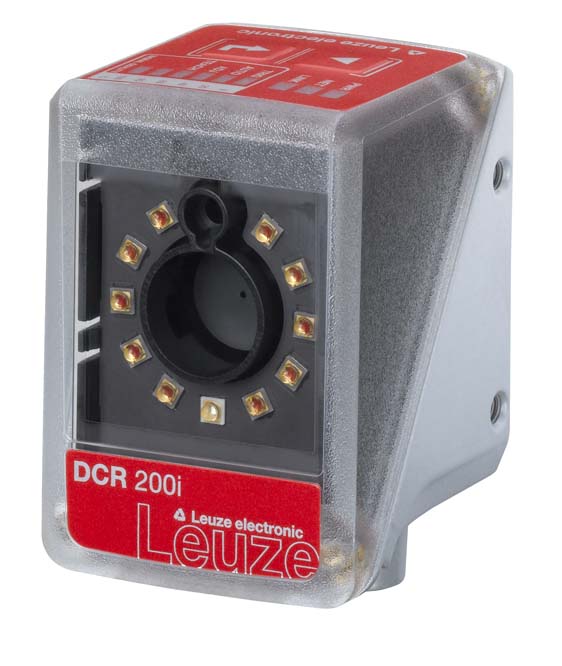

DCR 200i 固定式二维码阅读器 - 四川广泰科技有限公司

基础数据
- 系列DCR 200i
- 芯片CMOS
功能
- 软件功能读取一维码, 读取二维码
读取数据
- 可读条码类型128码, 2/5隔行扫描码, 32码, 39码, 93码, Aztec码, Codabar, EAN 128码, EAN 8/13码, GS1 DataBar, GS1 Databar Omnidirectional, GS1 Databar QR编码, GS1 Databar迭加, PDF417, Pharma码, QR编码, UPC码, 数据矩阵码
光学数据
- 读取距离40 ... 120 mm
- 光源LED, 红色
- 传输信号波形脉冲
- 相机水平分辨率1,280 px
- 相机垂直分辨率960 px
- 模块大小0.127 ... 0.5 mm
- 电子快门速度0.068 ... 5 ms
- 相机类型单色
电气数据
- 保护电路反极性保护, 短路保护
- 性能数据
  - 供电电压 U_B18 ... 30 V, DC
  - 平均功率消耗8 W
- 输入端
  - 数字开关量输入数1 光束
  - 开关量输入
    - 电压类型DC
- 输出
  - 数字开关量输出数1 光束
  - 开关量输出
    - 电压类型DC
    - 最大开关电流100 mA
  - 开关量输出1
    - 开关元件MOSFET-半导体
    - 开关原理+24 V开关量
- 输入/输出可选
  - 可选输入/输出数2 光束
  - 电压类型，输出端DC
  - 电压类型，输入端DC
接口
- 类型以太网, RS 232, RS 422
- RS 232
  - 功能过程
  - 传输速度4,800 ... 115,200 Bd
  - 数据格式可调
  - 起始位1
  - 数据位8
  - 停止位1
  - 奇偶性无
  - 传输协议
  - 数据编码二进制, ASCII
- RS 422
  - 功能过程
  - 传输速度4,800 ... 115,200 Bd
  - 数据格式可调
  - 起始位1
  - 数据位数据位7和8
  - 停止位停止位1和2
  - 奇偶性可调
  - 数据编码ASCII, 二进制
- 以太网
  - 结构客户, 服务器模式
  - 地址分配DHCP, 手动地址分配
  - 传输速度10兆位/秒, 100兆位/秒
  - 功能过程
  - 开关功能性无
  - 传输协议TCP/IP ，UDP
服务接口
- 类型以太网
- 以太网
  - 功能服务
连接
- 连接数量2 光束
- 连接1
  - 功能供电电源, 信号输入, 信号输出, 数据接口
  - 类型接头
  - 螺纹规格M12
  - 类型插头
  - 材料金属
  - 引脚数12 个引脚
  - 编码A-编码
- 连接2
  - 功能数据接口, 配置接口
  - 类型接头
  - 螺纹规格M12
  - 类型插座
  - 材料金属
  - 引脚数4 个引脚
  - 编码D-编码
机械参数
- 设计方形
- 尺寸（宽 x 高 x 长）43 mm x 61 mm x 44 mm
- 外壳材料金属, 塑料
- 金属外壳压铸铝
- 塑料外壳计算机

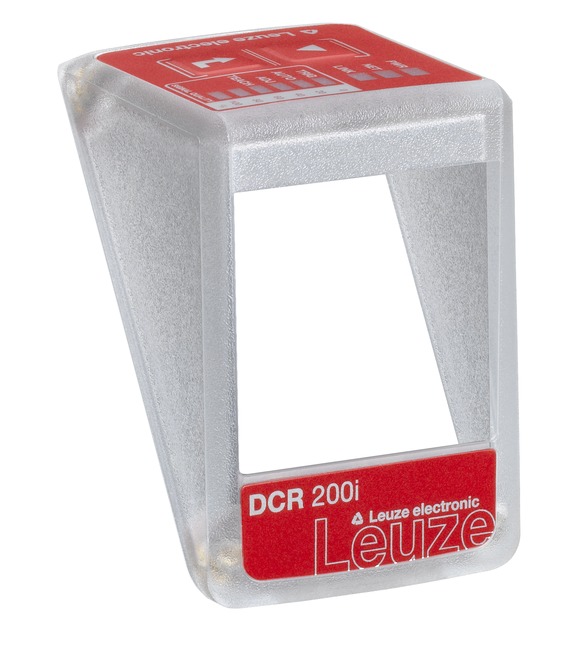

- 镜头盖材料塑料
- 净重120 g
- 外壳颜色银
- 紧固类型通过可选安装设备, 安装螺纹
操作和显示
- 显示类型LED
- LED数10 光束
- 配置类型通过网络浏览器, 参数化代码, 示教
- 操作控制按钮
- 操作控制功能触发器, 自动配置, 调整模式
环境数据
- 环境温度，工作0 ... 50 °C
- 环境温度，储藏-20 ... 70 °C
- 相对湿度(不凝结)90 %
认证
- 防护等级IP 65
- 安全等级III
- 认证c UL US
- 符合由标准定义的EMC测试程序EN 61000-6-2, EN 61000-6-4
- 符合由标准定义的连续冲击测试程序IEC 60068-2-29, Eb试验
- 符合由标准定义的振动测试程序IEC 60068-2-6, FC试验
分类
- 税率编号84719000
- ECLASS 5.1.427280103
- ECLASS 8.027280103
- ECLASS 9.027280103
- ECLASS 10.027280103
- ECLASS 11.027280103
- ECLASS 12.027280103
- ETIM 5.0EC002550
- ETIM 6.0EC002999
- ETIM 7.0EC002999
